衍射光栅加工

上海奥麦达微提供 衍射光栅加工 ,我们可以提供多种类型的衍射光栅加工

依照线宽分类

150nm以内线宽衍射光栅加工:EBL-电子束直写光刻/纳米压印

说明:如果只做一个样品,可以电子束直写,如果需要多个样品,可以先电子束直写做母版,然后用母版去做纳米压印,然后刻蚀得到多个样品

总价格和曝光面积有关系,曝光面积越大价格越贵,举例:25*16,差不多要 29万,1*1要 2万多,4*4要3万多

180nm-3um线宽衍射光栅加工:DUV-6寸步进式光刻加工

说明:一次性可以得到一个6寸晶圆,可以切成25个20*20的单颗芯片,具有较高的性价比

3um及以上线宽:接触式光刻加工


业务模式介绍

加工模式 1:GDS TO DIE(经费充足情况下)
在此模式加工,我司全程负责加工,客户只需要提供版图,我司收到客户版图后,进行评审和指标确认,最终出具验收标准,我司依照客户的需求进行全流程的加工,预付款,制版,涂胶曝光,显影,刻蚀,切割,打包,出货,客户验收,结算尾款。
客户权益的保证:最终的交付以验收标准作为客户权益的保证手段。
预计成本:以产出 1 片 6 寸 200nm 线宽结构晶圆为准,预计收费 6.5 万 1 片 ,8 万 2 片 ,
9.5 万 3 片
加工周期:3-4 周
加工模式 2:GDS TO Pattern(预算有限)
在此模式,我司仅仅进行制版,曝光,显影的加工,客户可以获得带有光刻胶的图案,这种模式是考虑到 1.绝大多数高校拥有刻蚀机,可以完成曝光后的加工艺部分 2.这种模式可以节约成本。
客户权益的保证:最终的交付以验收标准作为客户权益的保证手段。
预计成本:新结构,分实验片和正式片工艺
1. 实验片验证
客户提供 1 片基片,我们做 FEM(曝光切割 SEM 等),确定该膜层结构下的精确曝光剂量,总流程收费 9000。
2. 正式片加工
按照实验片验证的参数进行光刻,3 片 8500,4 片 9800 元,如与实验结果有明显差异,全部免费 rework
加工周期:1 周

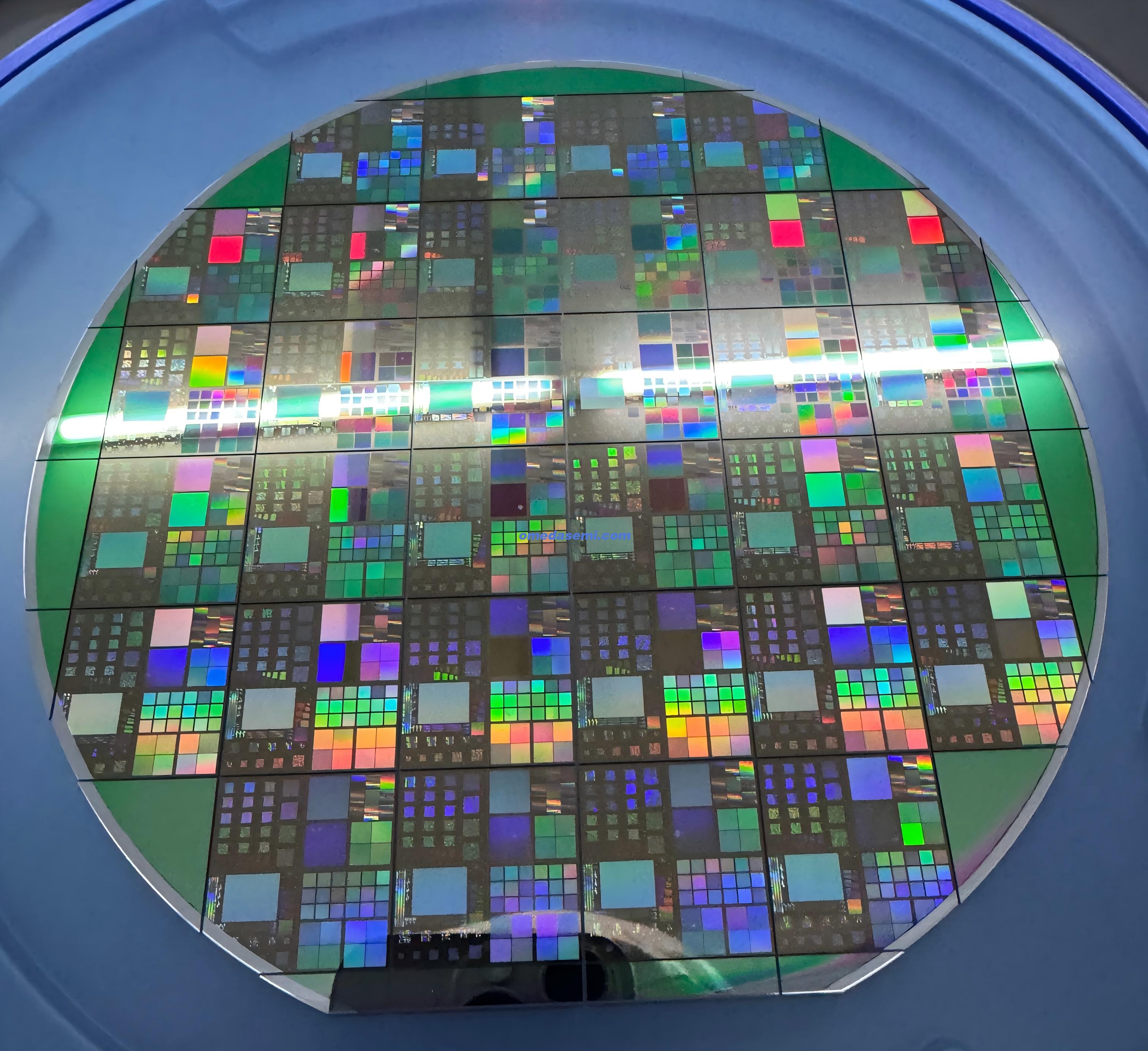

案例展示

微信图片_20241211090950微信图片_20241103114357微信图片_20250603164653(1)

微信图片_20241219134241(2)(1)微信图片_20241219134241


关于我们

OMeda(上海奥麦达微)成立于2021年,由3名在微纳加工行业拥有超过7年经验的工艺,项目人员创立。在微纳加工(镀膜、光刻、蚀刻、双光子打印、键合,键合)等工艺拥有丰富的经验。 同时,我们支持4/6/8英寸晶圆的纳米加工。部分设备和工艺支持12英寸晶圆工艺。针对MEMS传感器、柔性传感器、微流控、微纳光学,激光器,光子集成电路,Micro LED,功率器件等行业。
