CGH计算全息定制

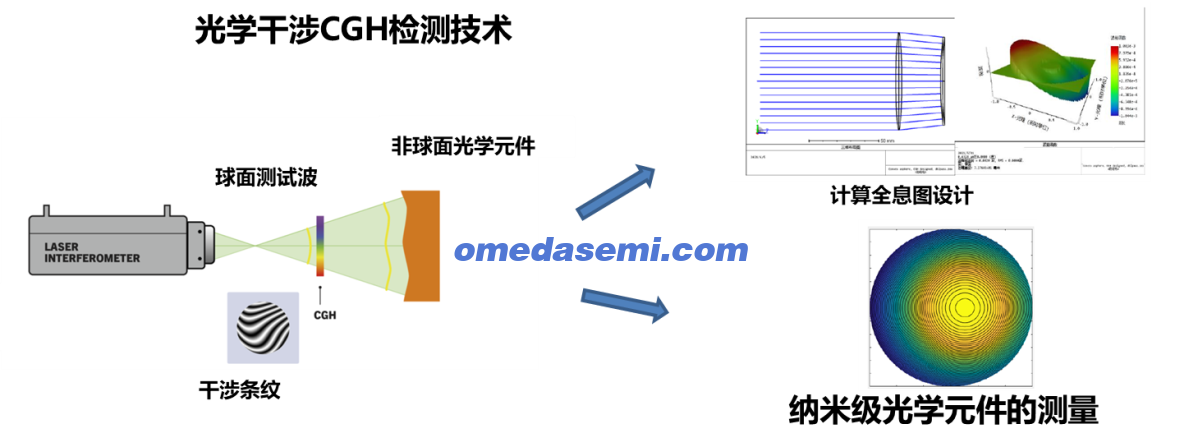

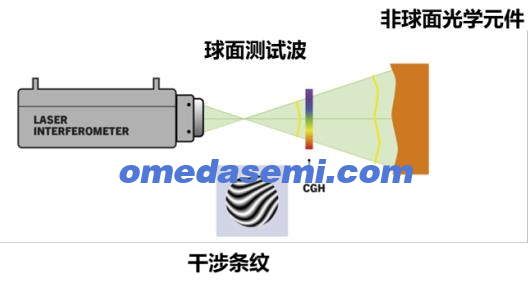

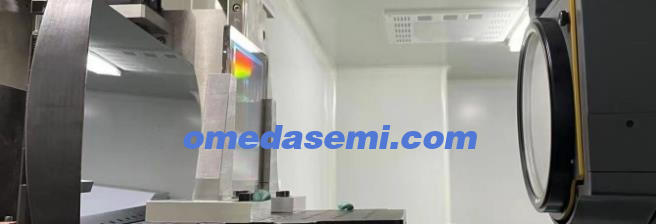

CGH计算全息可以将激光干涉仪测试波前,“转化为”所需的 非球面、自由曲面波前,特别适用于高精度非球面、自由曲面面形检测。



CGH的误差主要来源于设计误差、基板透射波前、刻线位置误差等。 一般来说,设计残差可以优化到0.001λ,忽略不计。本公司采用的高精 度基板透射波前一般可达RMS λ /100(可定制最高精度λ /600RMS的基 板),刻线位置误差一般为80nm* ,最高可优于20nm,采用激光或电 子束直写,综合测量精度一般可优于λ /80,最高可达λ/600RMS* λ=632.8nm, 代表的精度与图案和设备有关)

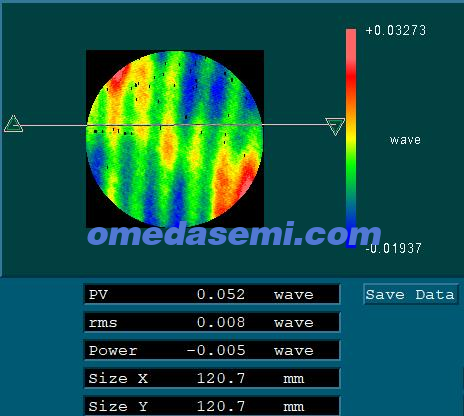

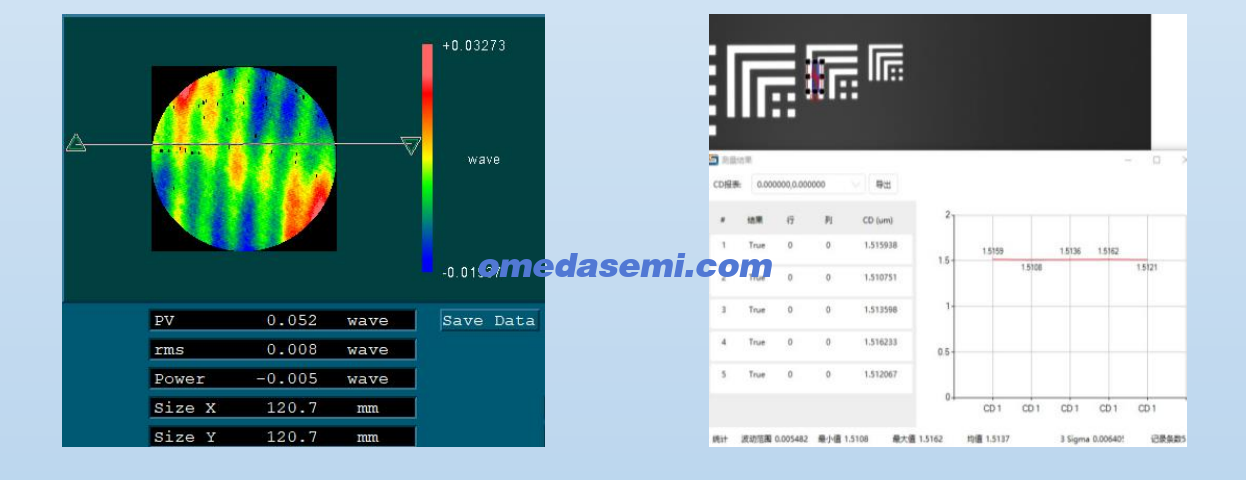

基板透射波前 0.008 λ

2

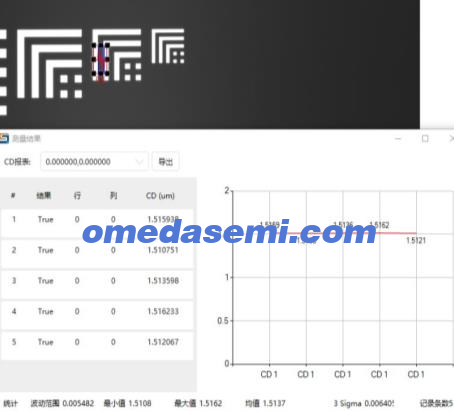

高精度线宽制造误差 优于10nm

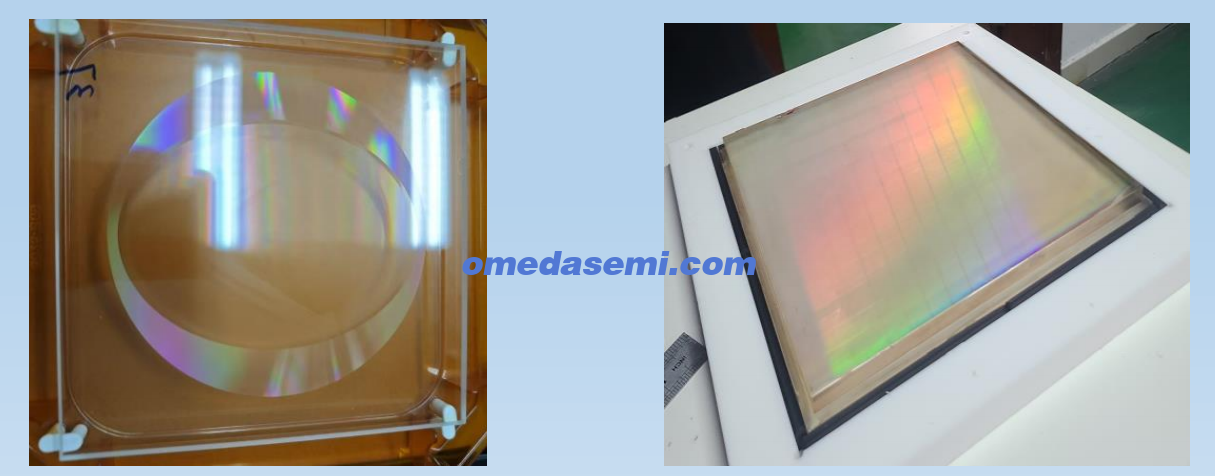

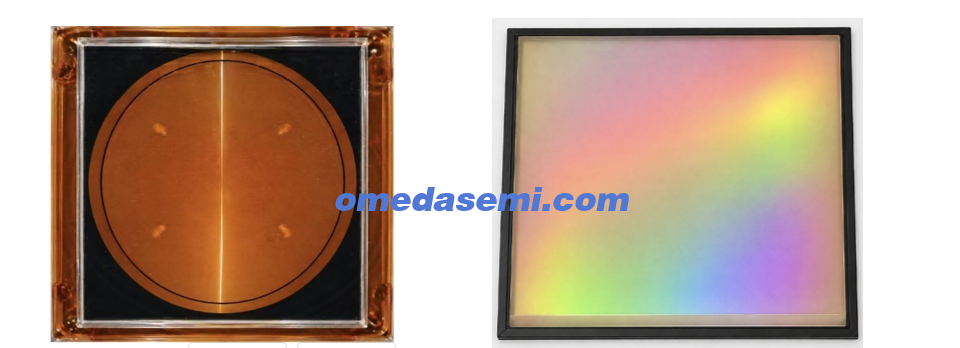

目前,本公司可生产4-12不同系列的CGH(振幅型和位相型, 适用于高、低反射率),最小线宽可达300纳米。

3

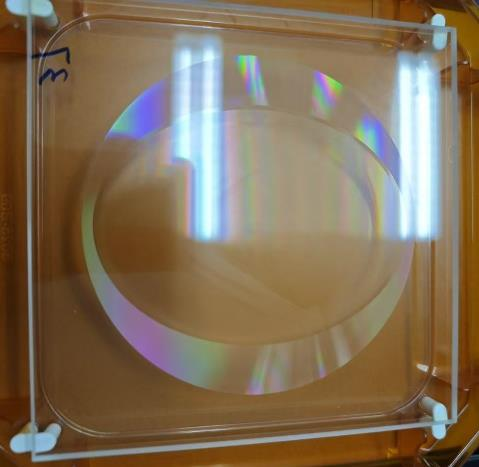

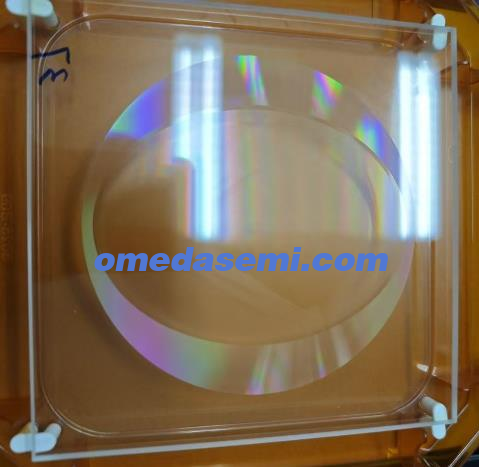

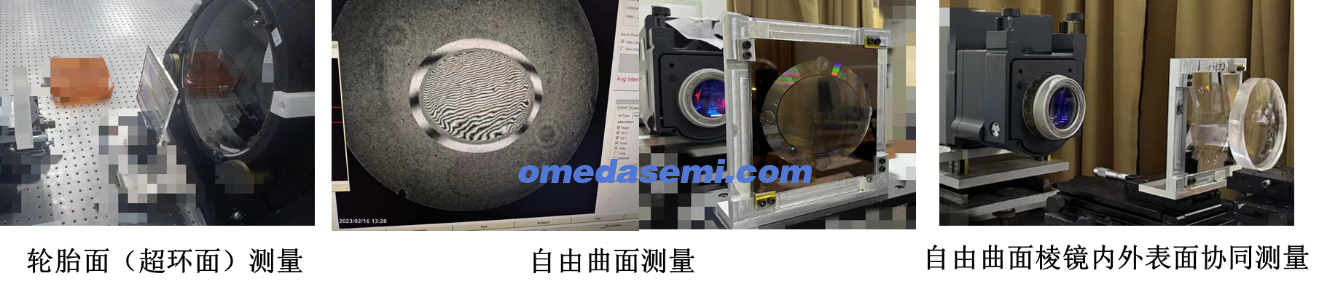

常规6寸位相型CGH

4

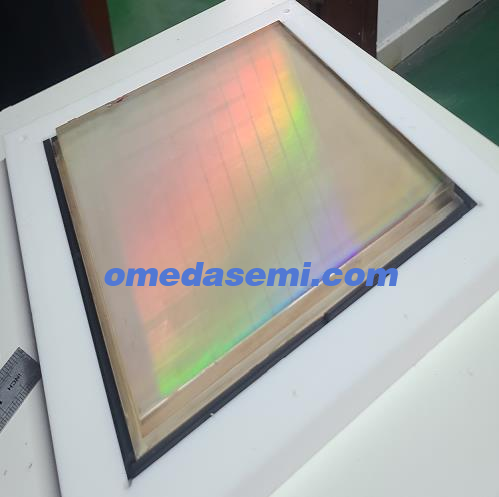

12寸位相型CGH

典型产品:柱面CGH

5

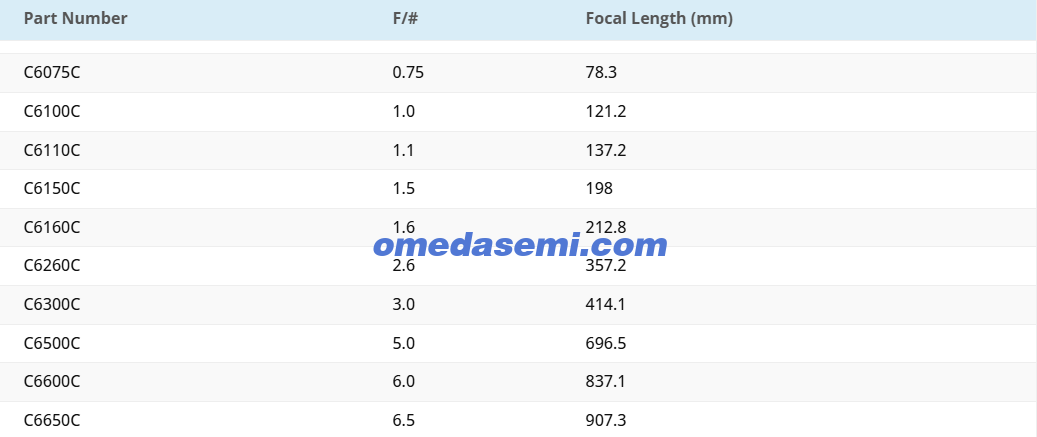

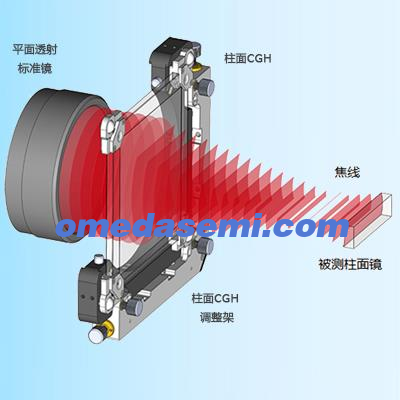

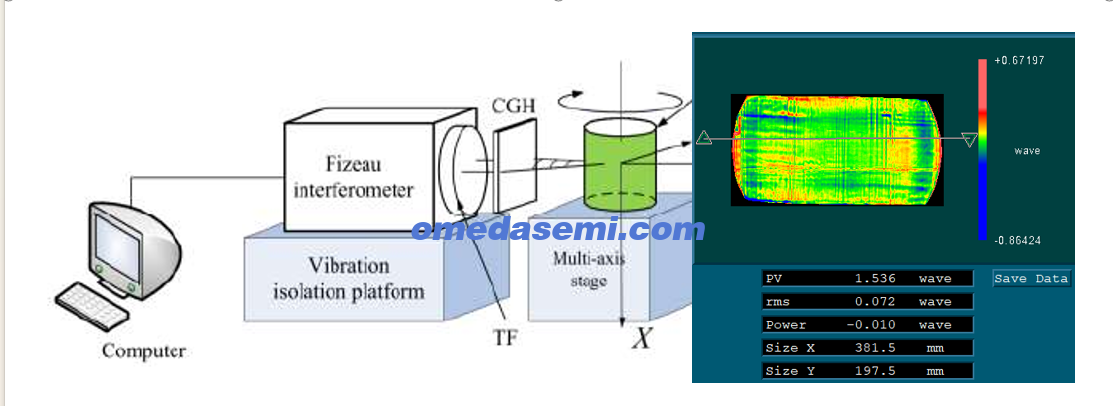

柱面CGH,可以将入射的平行光束 转换为柱面波,以适应柱面镜的测量, 本公司提供各类不同F数的柱面CGH选择, 并可定制

特色服务:对于大口径的凸柱、凹 柱面,配合本公司的柱面镜拼接算法, 可实现大于400mm口径的柱面测量。





6

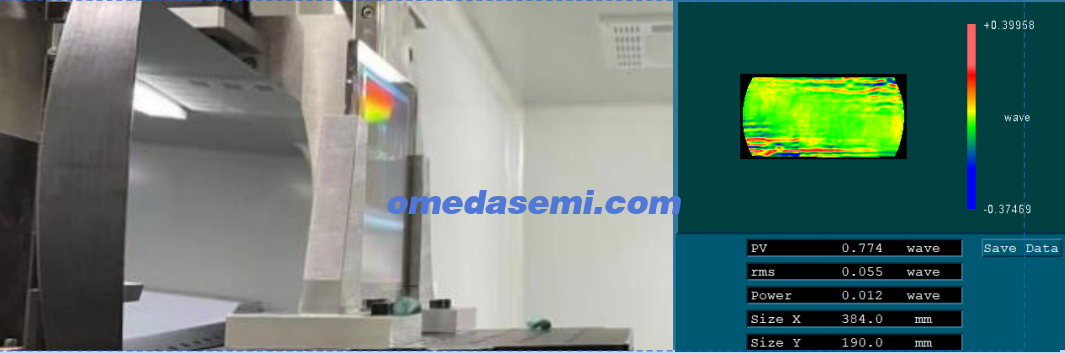

大口径的凸柱面拼接

典型产品:非球面、自由曲面CGH

8

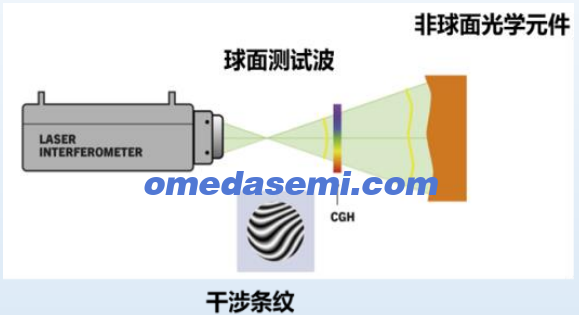

非球面、自由曲面CGH,可以将入射的平 行光束或球面波转换为所需要的理想波 前,以适应被测非球面、自由曲面的精 度要求。

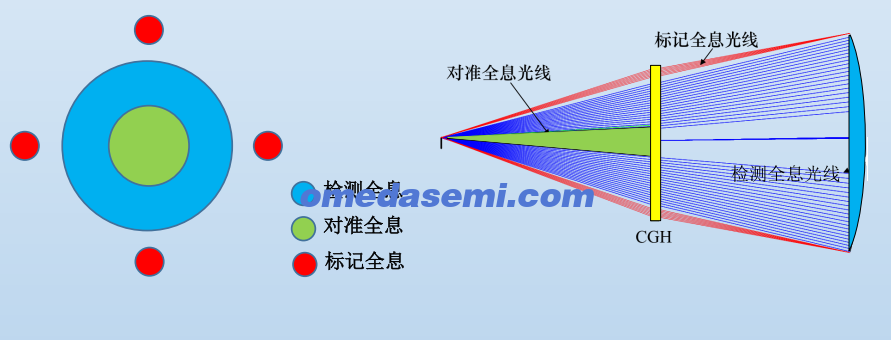

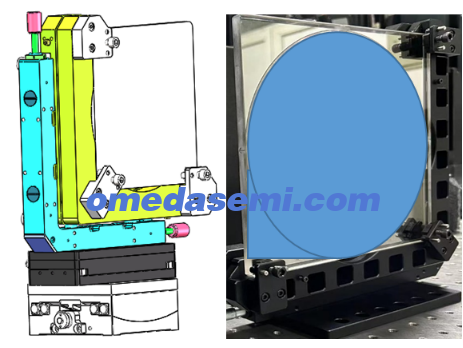

为了更好地调整CGH与被测镜,CGH上会制作相对应的对准全息和特征点全 息,以方便快速安装好CGH与被测镜,大大减少调整时间。

9

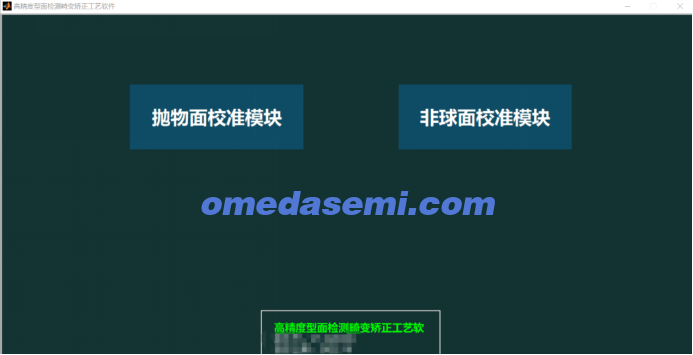

特色服务:畸变矫正,对于采用CGH测量的光路,不可避免地会产生畸 变,当畸变过大时,会严重影响数控抛光的加工精度,本公司提供完整的畸变 软件,可快速实现被测面的畸变矫正。

10

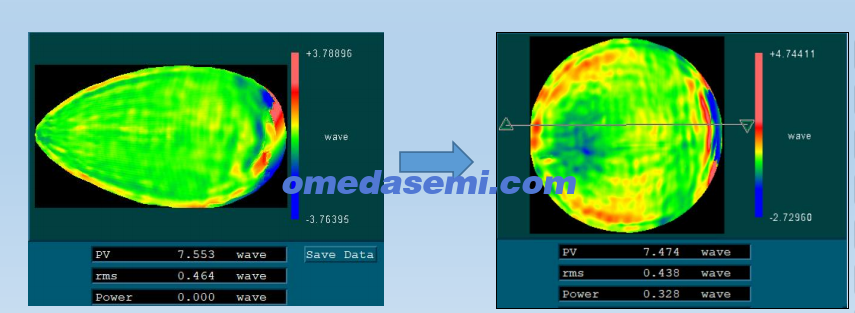

畸变校正

典型产品:系统装调用CGH

 装调困难是传统自由曲面光学系统面临的一大挑战,因此近年来的一 个发展趋势是“多面共体”,即将系统中的多个复杂曲面以确定的位置关 系加工在一个光学元件上,共用一个镜体。 CGH 可以同步制作出多个功 能区域,实现不同功能检验光路的高精度对准,非常适合于共体多曲面的 形位误差同步检验要求。本公司可提供各类共体光学元件CGH测量。

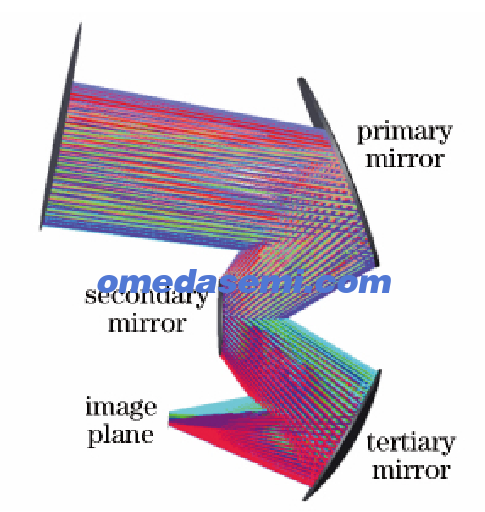

 针对离轴四反、五反系统中单片CGH难以同时检测多面镜片的困难, 创新提出了多全息共基准装检方案,实现了多全息片之间的共基准装配, 成功应用于离轴四反、五反系统。本公司可提供各类离轴、同轴多反系统 CGH辅助装调方案。

11

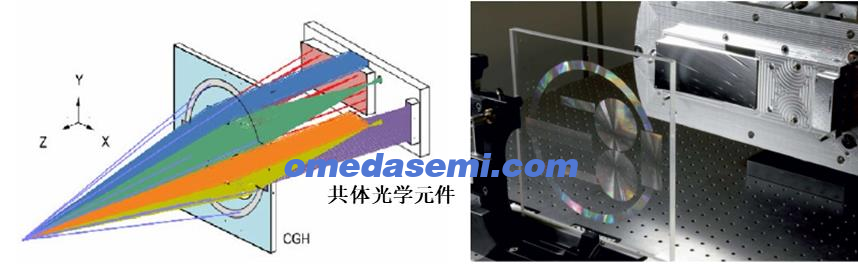

共体光学元件测试

12

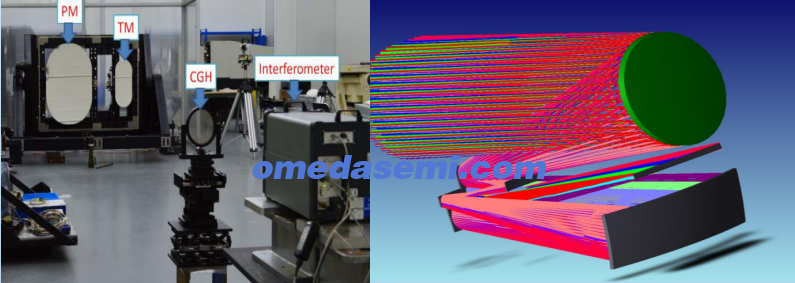

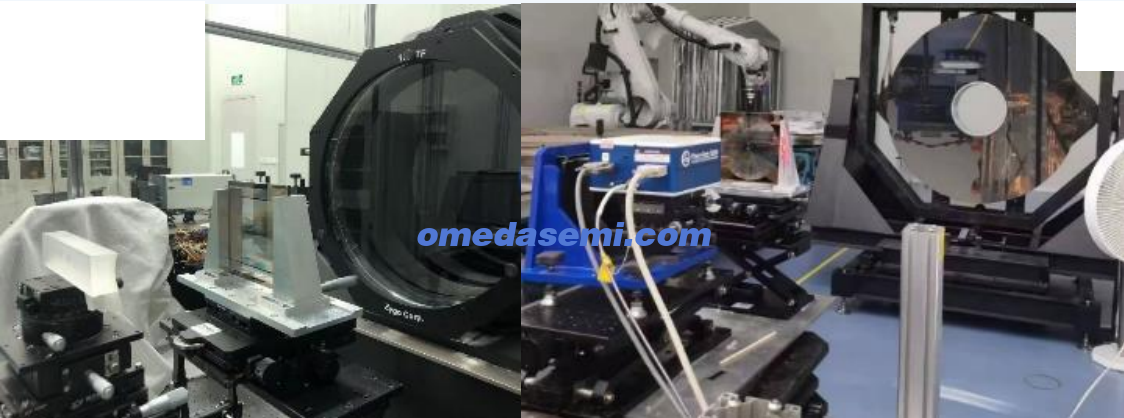

离轴三反、五反系统装调

特色服务:超精密光学检测的全套方案定制

包括平面、柱面、非球面的拼接测量;离轴多反系统装调方案设计;干涉 检测数据畸变矫正(抛物面的无像差点法、CGH检测/传统补偿器检测畸变 矫正);坐标/轮廓点云数据多参数误差评价等;承接各类高难度高精度光 学元件检测

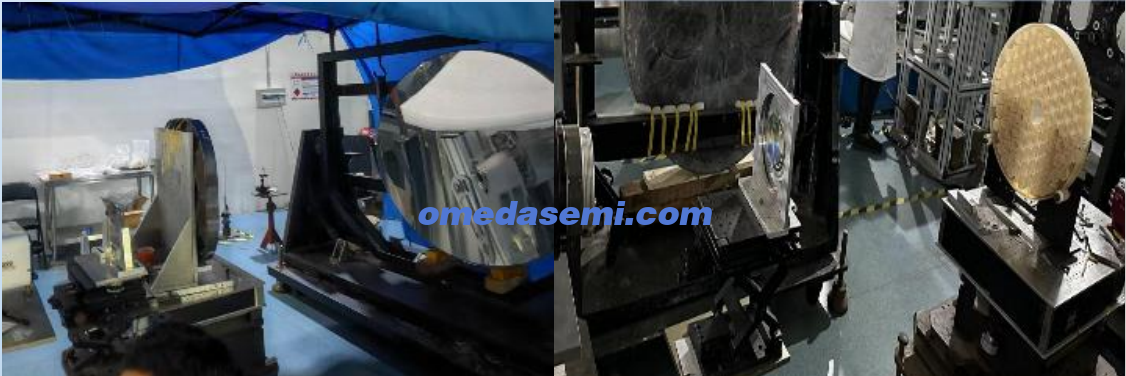

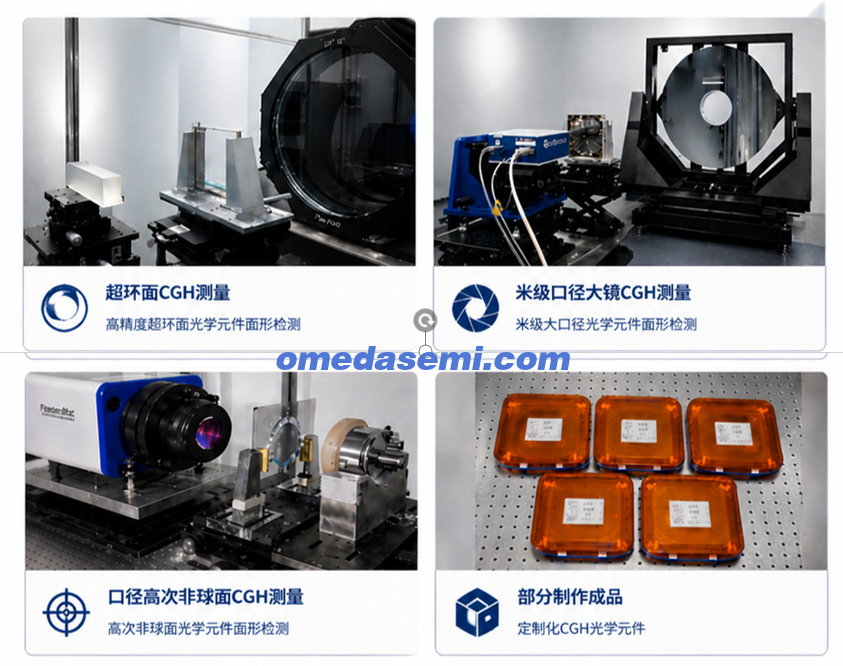

部分应用案例

1









超环面CGH测量

1

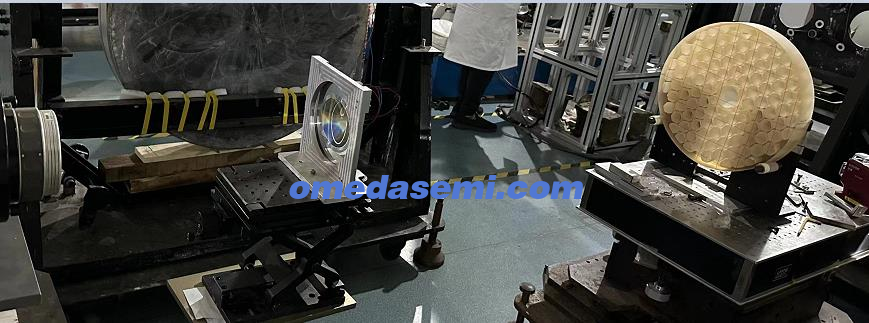

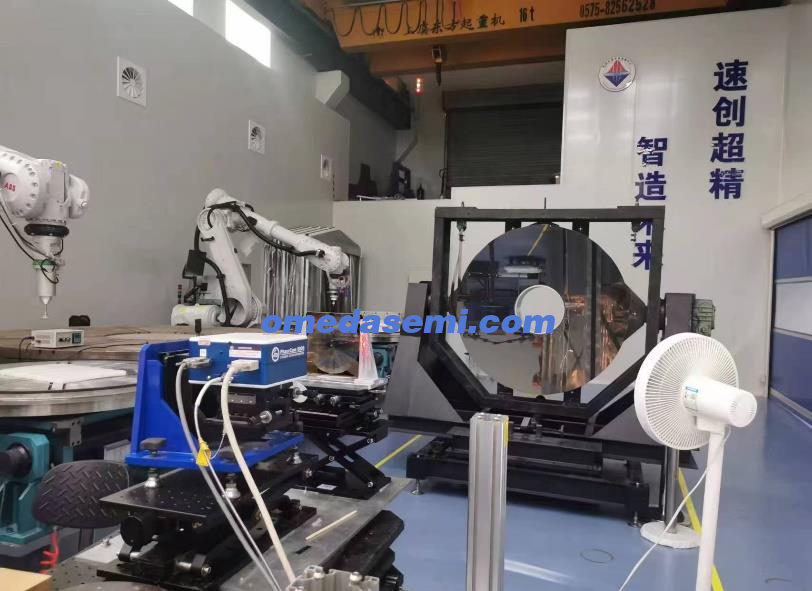

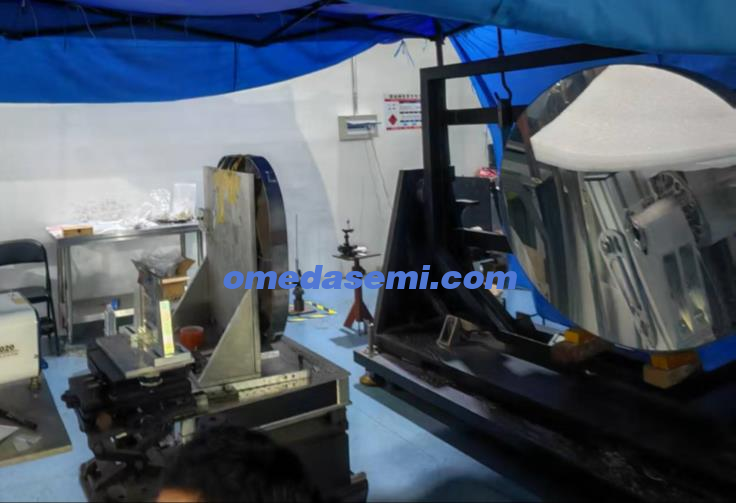

米级口径大镜CGH测量

2

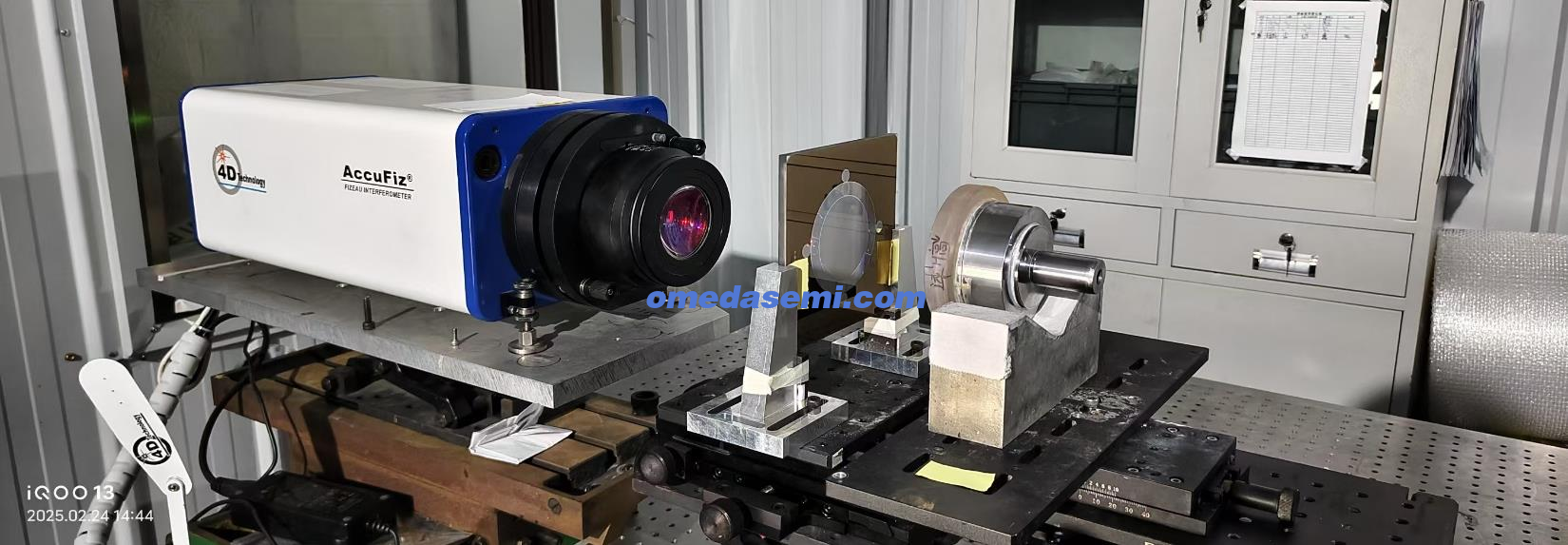

同轴高次非球面CGH测量

3

口径850mm凸离轴非球面CGH测量(大口径凸非球面测量,难度极大)

4

大口径高次非球面主镜CGH测量

☆☆☆ 已服务于国内多家研究所、顶尖光学元件制造商、知名院校 ☆☆☆
