在非球面、离轴非球面与自由曲面加工中，干涉检测往往离不开补偿器或 CGH（Computer Generated Hologram）来做像差补偿。但很多工程现场会遇到一个“看起来很离谱”的现象：元件明明是圆的，测试结果像被压扁；元件明明是矩形，结果却像梯形。这并不一定是加工形貌真的“变形”，更常见的原因是——投影畸变（distortion mapping）未被正确矫正。

本文用工程视角梳理：畸变从何而来、为什么会影响修形闭环，以及两类主流的畸变矫正思路。

一、畸变从哪里来：像素坐标 ≠ 镜面横坐标

对球面而言，干涉仪输出的波前与被测面之间的映射关系相对简单；但当被测面偏离理想球面（非球面/离轴/自由曲面）时，为了让干涉仪“看得见、看得准”，必须引入补偿器或 CGH，将干涉仪发出的标准球面波转换成与被测面相匹配的波前。

这一过程会带来一个关键后果：

干涉仪像面上每一个像素点的位置，并不再与镜面上的横向位置（x、y）保持线性对应，而是形成复杂的非线性映射。

换句话说，干涉仪给出的面形误差图，其“坐标系”并不等同于元件真实坐标系。若直接把干涉数据当作真实空间分布去做误差判断、修形路径规划，就会出现典型的 “形状变形/边界扭曲/局部误差位置错位”。

工程现场常见表现：

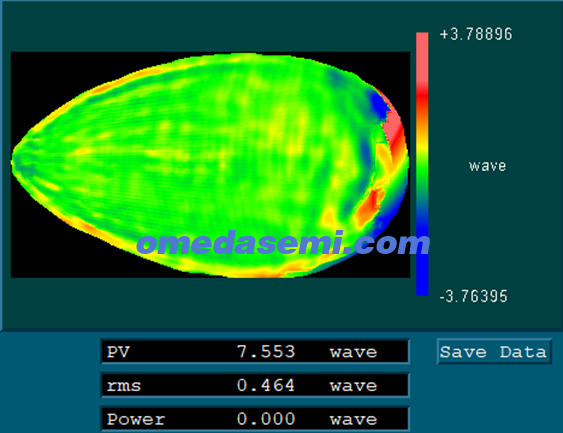

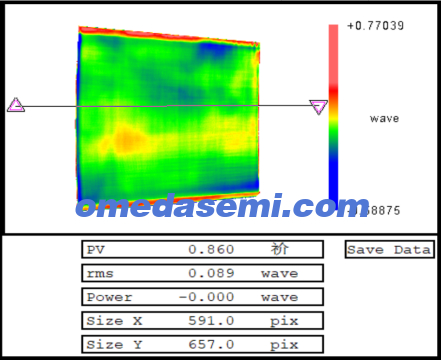

元件实际为圆形，检测结果呈“扁形/椭圆化”

元件实际为矩形，检测结果呈“梯形/拉伸倾斜”

二、畸变矫正的两条路线：标记点拟合 vs 光线追迹建模

畸变矫正的目标，本质是建立并应用一个映射关系：干涉仪像面像素坐标（u, v） → 被测镜面真实坐标（x, y）。目前工程上常见两条路线。

路线 1：标记点标定 + 函数拟合（经验/数据驱动）

做法是：在被测镜面（或工装参考面）上布设一系列可识别的标记点。标记点在镜面上的真实坐标（x, y）是已知的在干涉图中找到这些标记点对应的像素坐标（u, v）由此建立像素坐标到真实坐标的对应关系再用多项式/插值等方法拟合整幅图的非线性映射

优点：

思路直观、实施门槛相对低；适合畸变不太强、结构相对规则的情况

痛点：

标记点数量受成本、效率、可操作性限制；畸变一旦强（常见于离轴/自由曲面），往往需要大量、二维阵列标记点才能“覆盖”映射特性；点数不足时，拟合会出现局部失真，导致矫正后仍有位置误差

路线 2：基于系统模型的光线追迹（物理/模型驱动）

另一类做法是从测量系统本身出发：对“干涉仪—补偿器/CGH—被测镜面”的完整光路进行建模与光线追迹，直接求得：像面像素（或视场角/光线束）对应到镜面上的落点坐标，进而把干涉仪测得的高度误差数据，准确“贴回”到镜面真实坐标系中

优点：

对复杂畸变更稳健，尤其适合离轴非球面与自由曲面；物理一致性更强，便于形成可复用的工程流程（不同元件/不同光路可配置）

关键要求：

光学模型参数必须准确（元件姿态、间隔、面形、CGH参数等）

需要成熟的软件实现与工程化校验（否则模型正确性难以保证）

三、如何判断你“必须做畸变矫正”

下面这些信号出现任意一条，就建议把畸变矫正当作必选项，而不是“可选优化”：

1、检测结果边界形状明显与真实口径不符（圆变扁、矩形成梯形等）

2、修形后误差不收敛，或“越修越乱”，热点位置总是对不上

3、离轴量增大后，误差图呈现明显的拉伸、倾斜、局部挤压

如果你正在做 CGH 检测的工程化落地，畸变矫正往往是从“能测”走向“能修、能闭环”的关键一环。

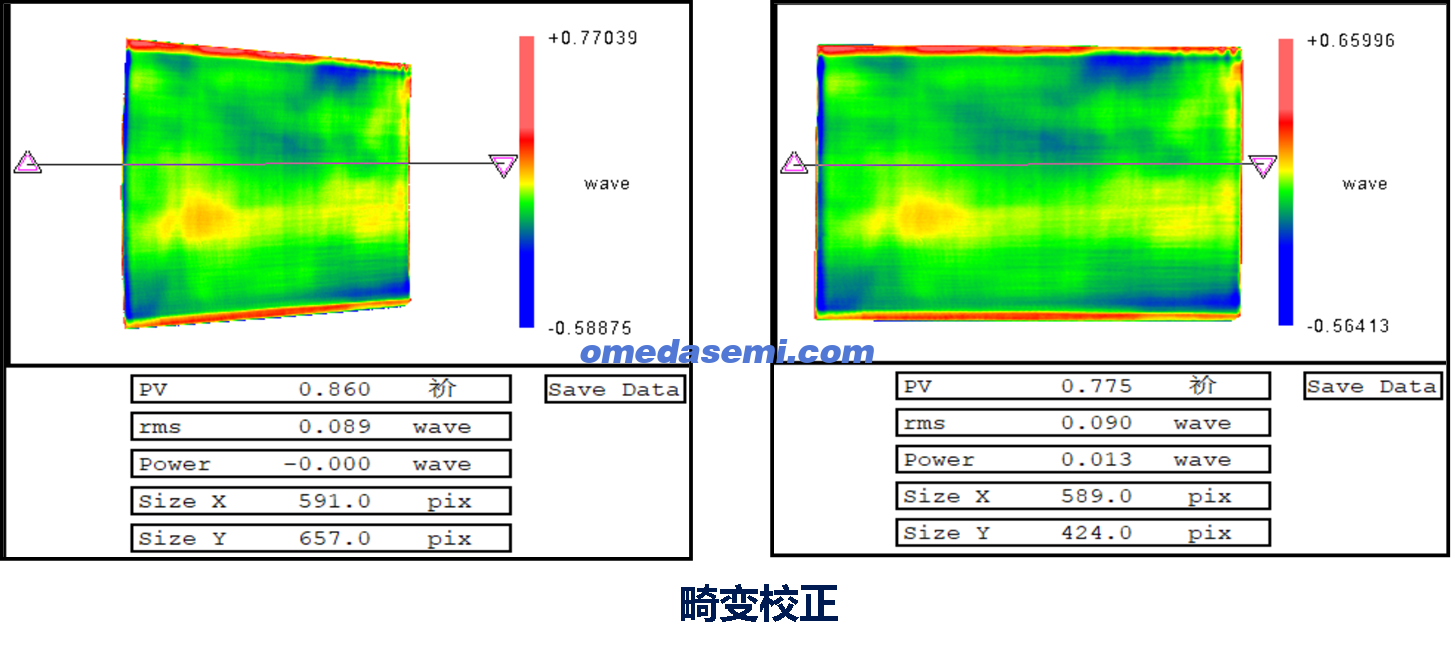

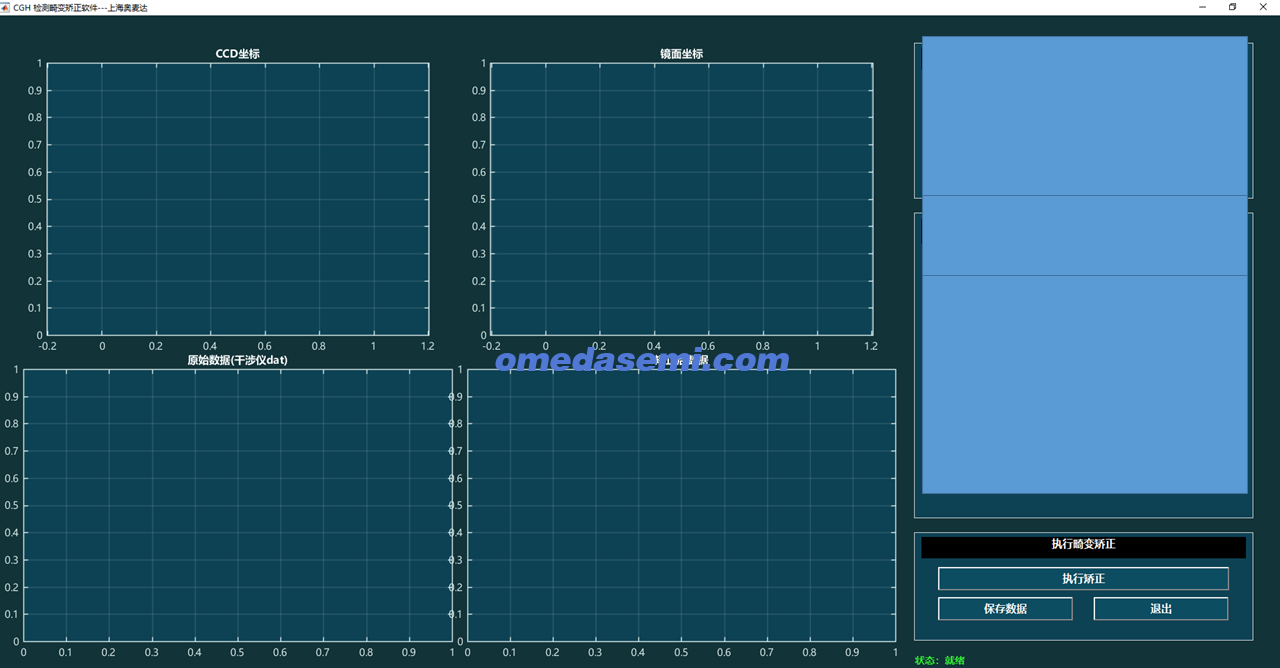

上海奥麦达编制的畸变矫正软件，覆盖传统的补偿器、离轴抛物面自准直法、CGH检测等所有光路的畸变矫正！以下是软件示意图。如果你有其他方面软件需求，请找上海奥麦达！高精度CGH设计制造，请找上海奥麦达https://www.omedasemi.com

�� 如果你正在寻找成熟的“CGH 检测”解决方案，上海奥麦达具备从 CGH 设计、加工到测量与数据处理的一体化能力。
