原子层镀膜设备

上海奥麦达微提供原子层沉积设备定制化研发生产,我们具有极强的定制开发能力,可以针对客户的需求进行定制化的设备和工艺方案 。

同时我们提供原子层镀膜代工服务:代工服务请浏览此网页:原子层镀膜代工

如果您感兴趣 ,请添加微信 +86 18823340140 联系销售对接需求

我们提供的原子层沉积镀膜设备类型:

产品亮点:

采用半导体级双腔体设计,大幅缩短吹扫时间,降低类CVD反应可以针对不同形状的样品定制不同的内腔体实现不同的科研目标腔体GDU前驱体快速阻断设计提高生长质量热源采用金属热辐射设计,保证温度的一致性防止管路堵塞高度开放的recipe,例如真空调速或暂停模式,适应不同的工艺需要6.    8 inch 12inch硅片氧化铝非均匀性0.5 %以内

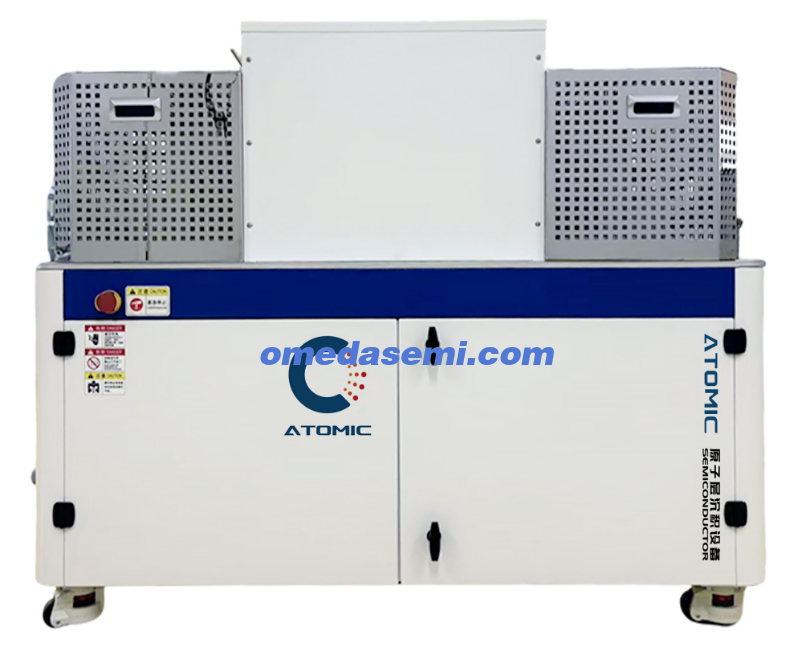

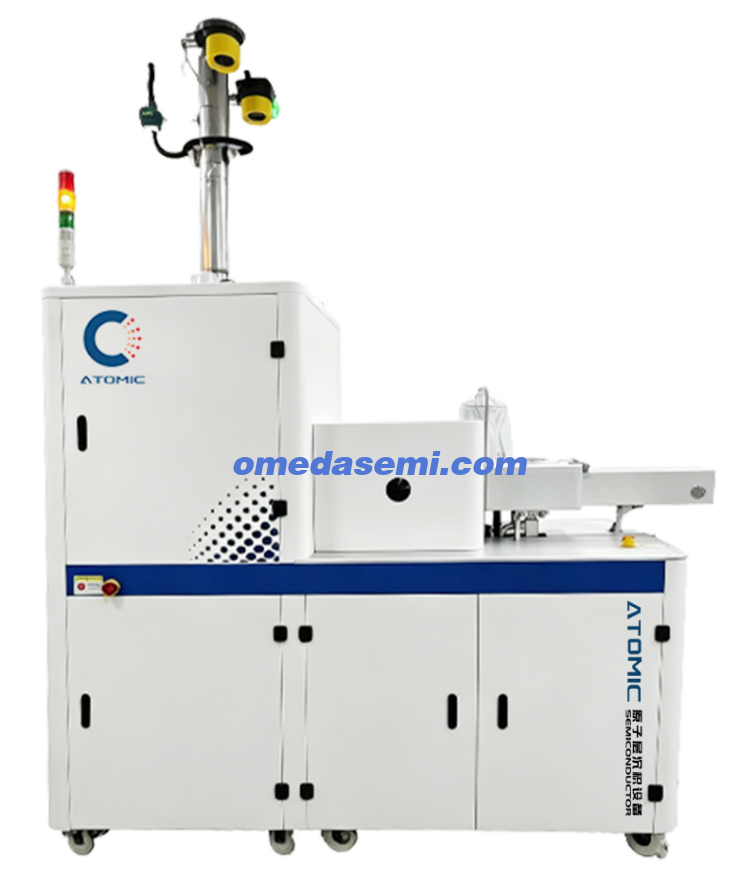

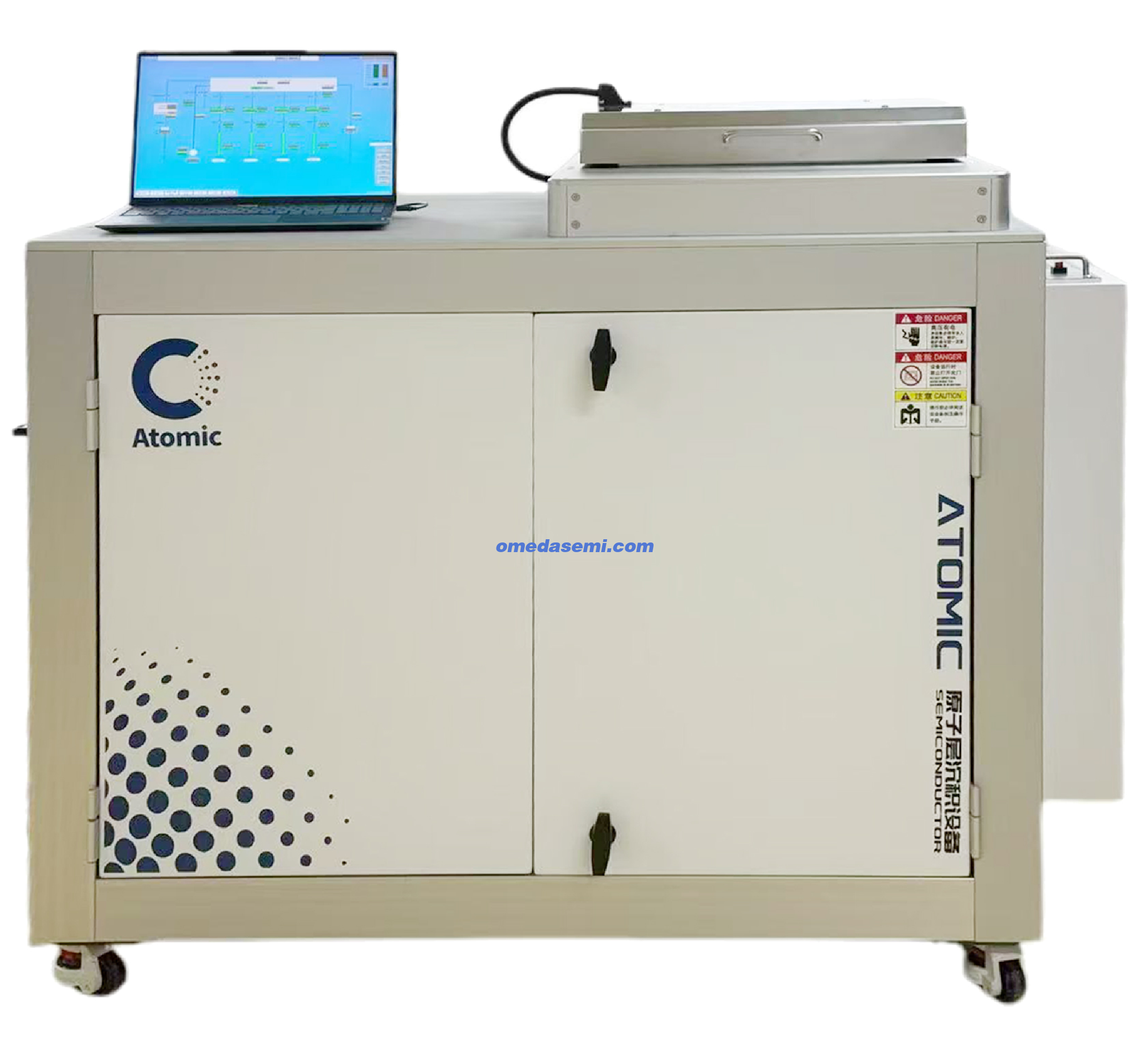

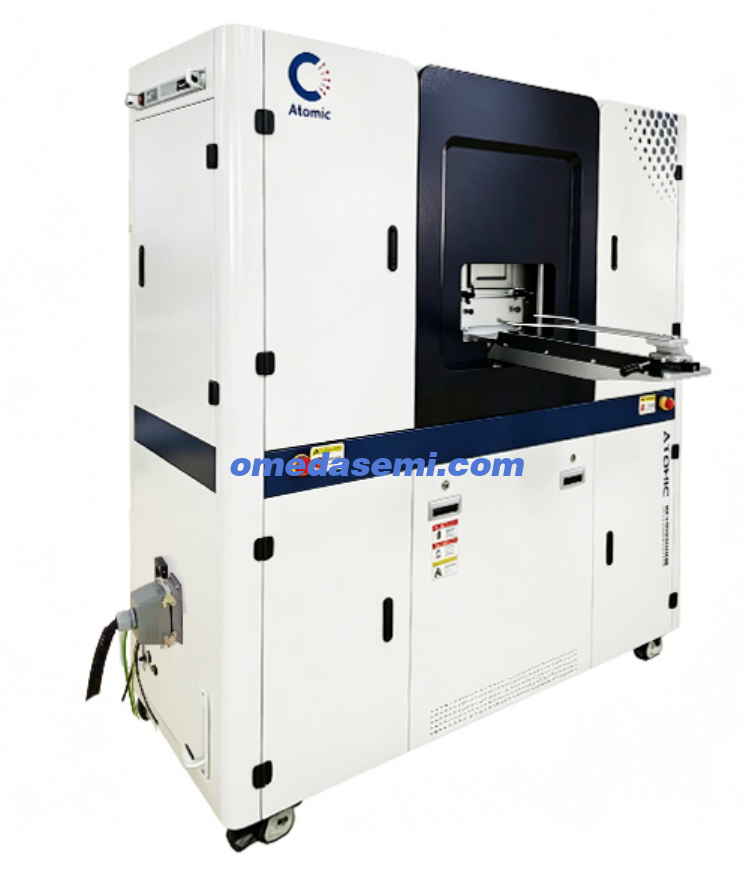

单腔体 ALD

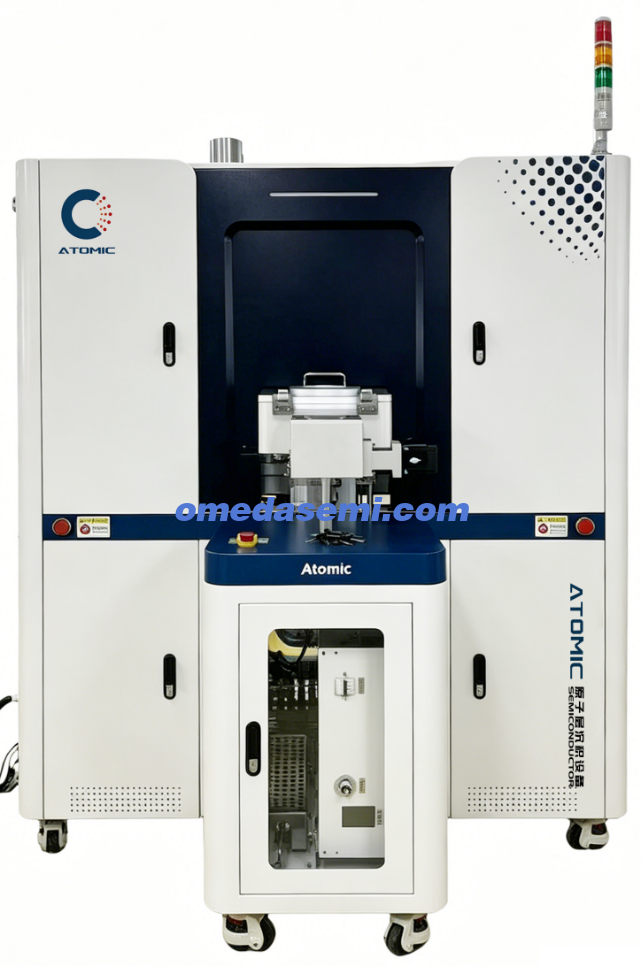

双腔体侧流/喷淋盘热法 ALD


双腔体侧流/喷淋 ICP ALD


双腔体侧流/喷淋 CCP ALD


多片Batch ALD

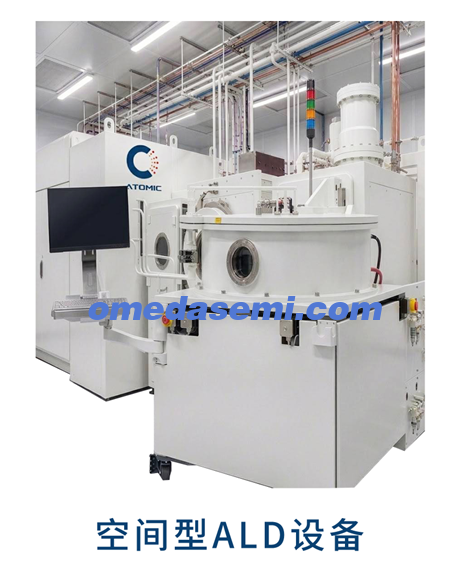

空间型ALD设备


ALD设备技术路线对比

技术路线

Thermal-ALD

CCP   PE-ALD

ICP   PE-ALD

工作原理

纯热驱动反应,无等离子体

电容耦合等离子体,低密度等离子体

电感耦合等离子体,高密度等离子体

沉积温度

较高(通常200-400 ℃

较低(可降至50-200℃

更低(可低于50 ℃

薄膜质量

致密、均匀,适合高质量薄膜

较好,但可能因离子轰击产生缺陷

优良,高活性自由基提升薄膜质量

台阶覆盖率

极佳(>95%

良好(>90%),可能受等离子体分布影响

良好(>90%),均匀性略优于CCP

沉积速率

较慢

中等

较高

适用材料

氧化物、氮化物、金属等广泛材料

对温度敏感的材料(如有机基底)

对温度敏感的材料,需高活性的难沉积材料

等离子体损伤

可能因离子轰击造成基底或薄膜损伤

较低,因离子能量可控

离化率

/

较低

较高

设备复杂度

较低

中等

较高

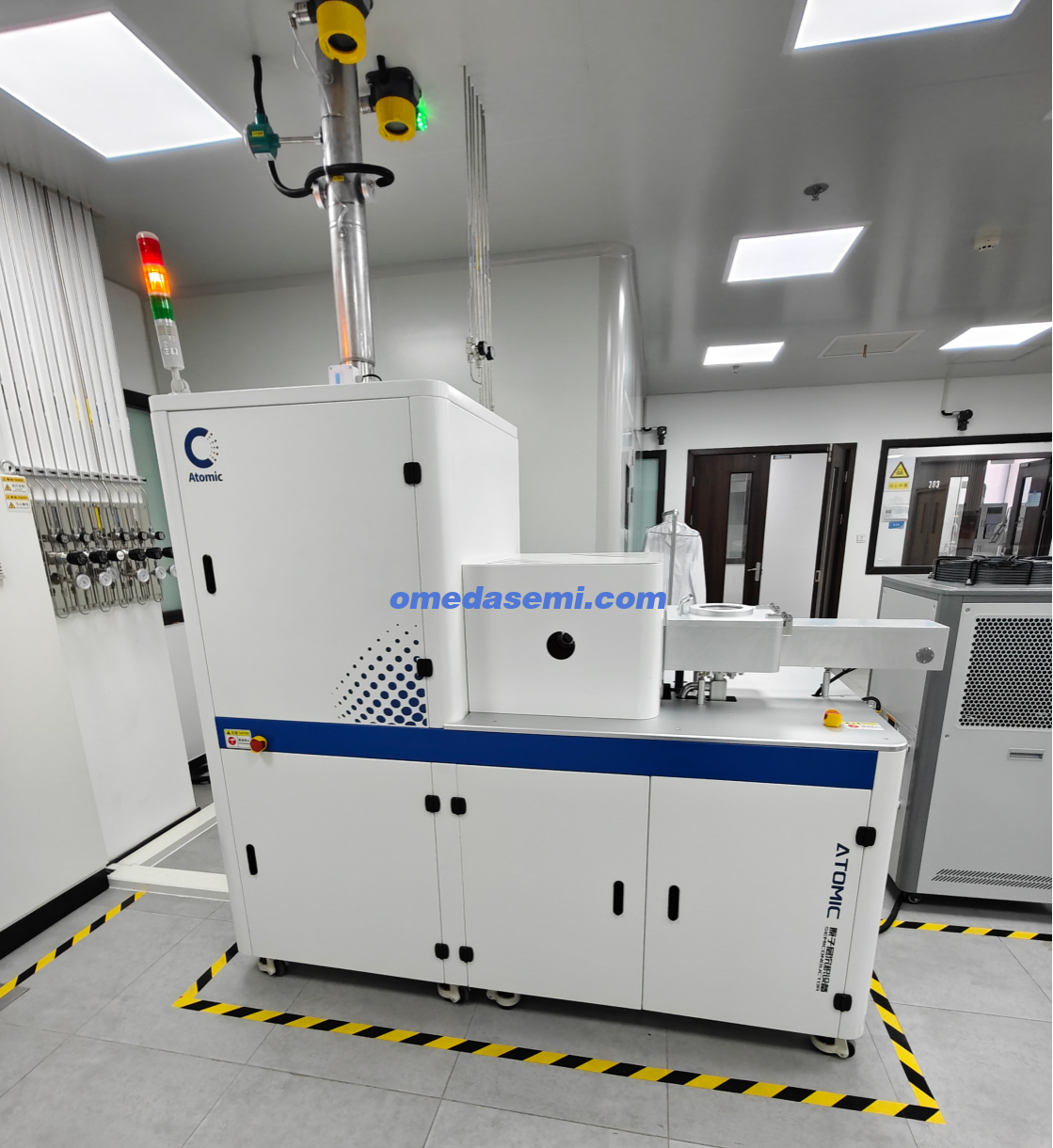

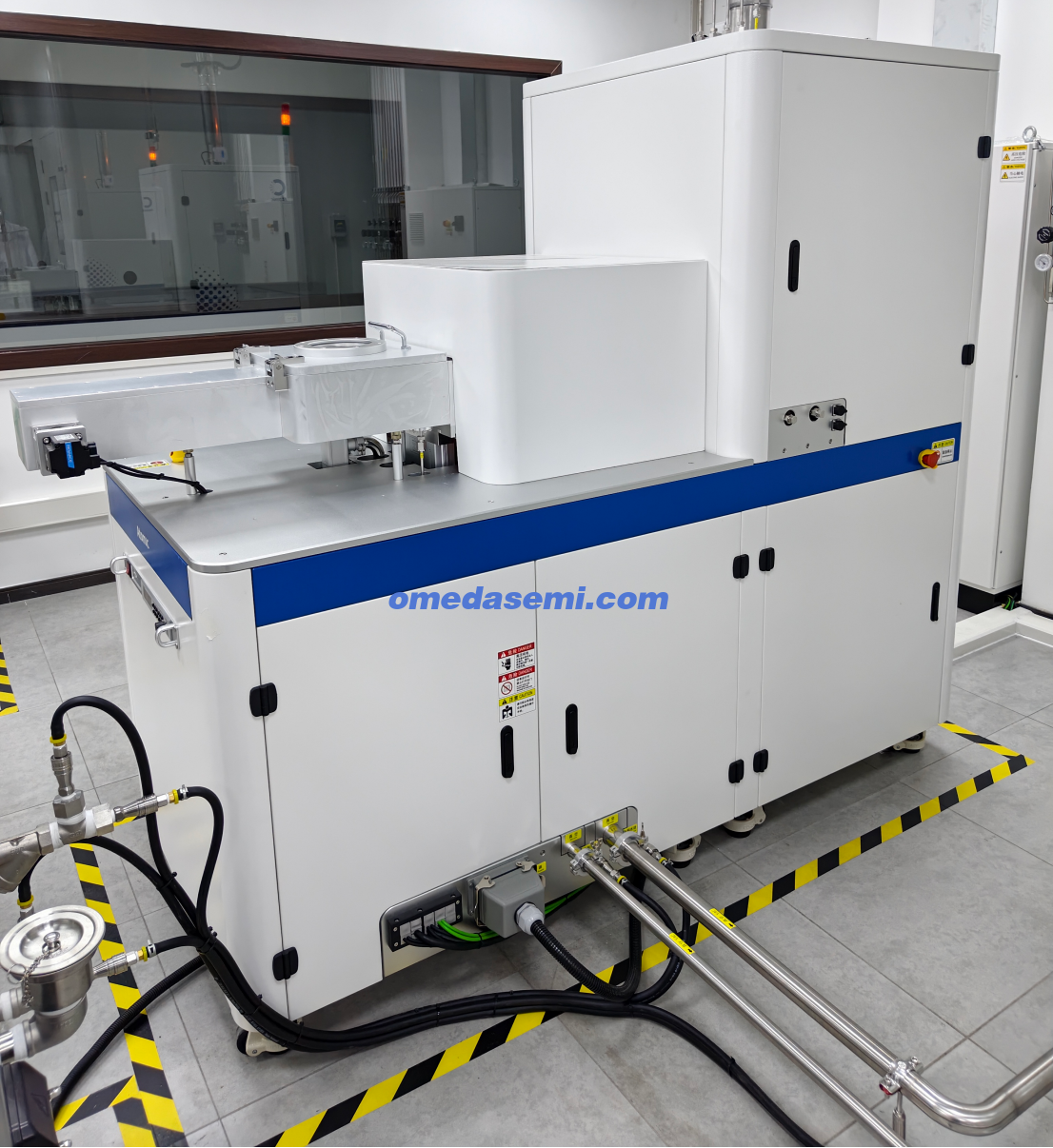

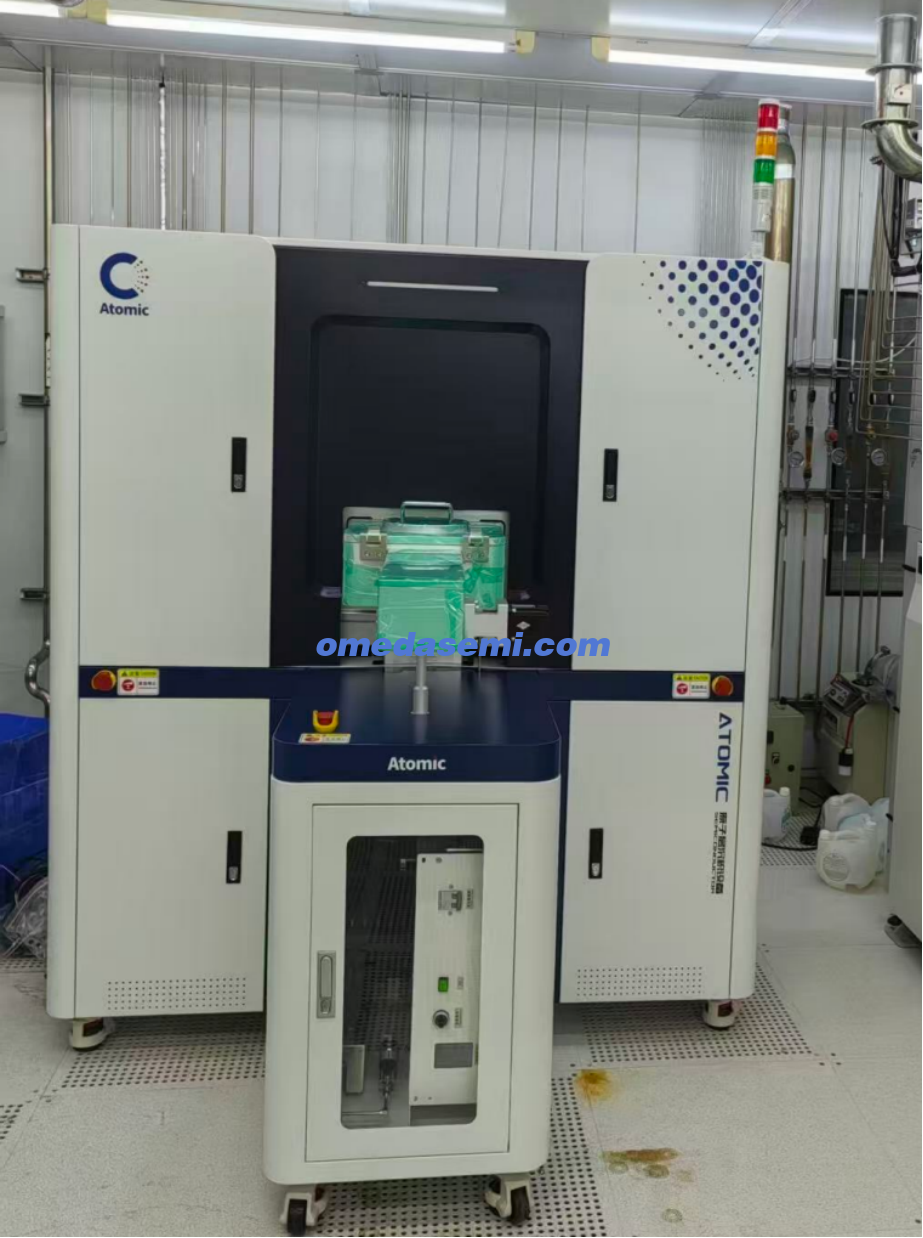

装机案例:

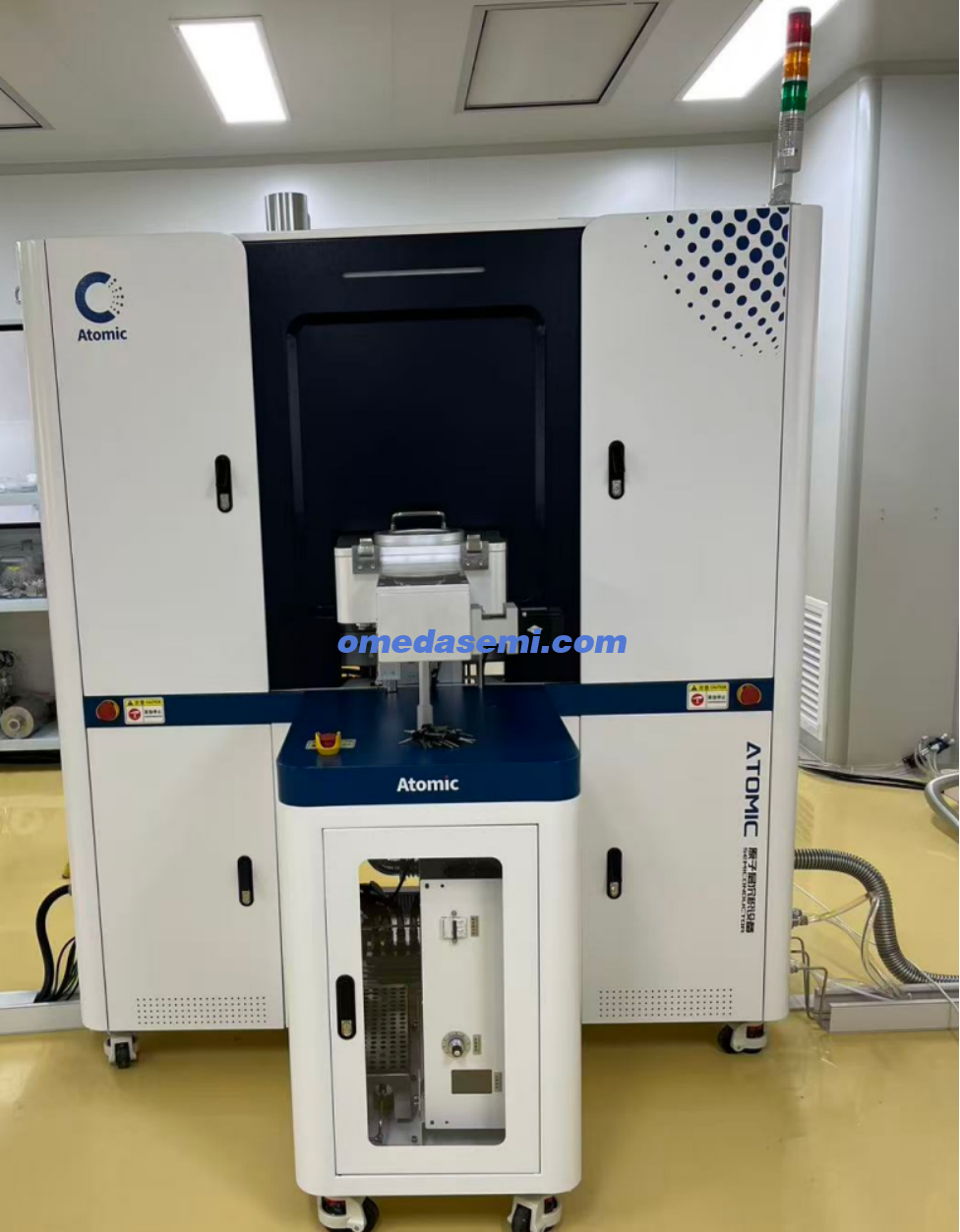

图片8图片9图片10图片11

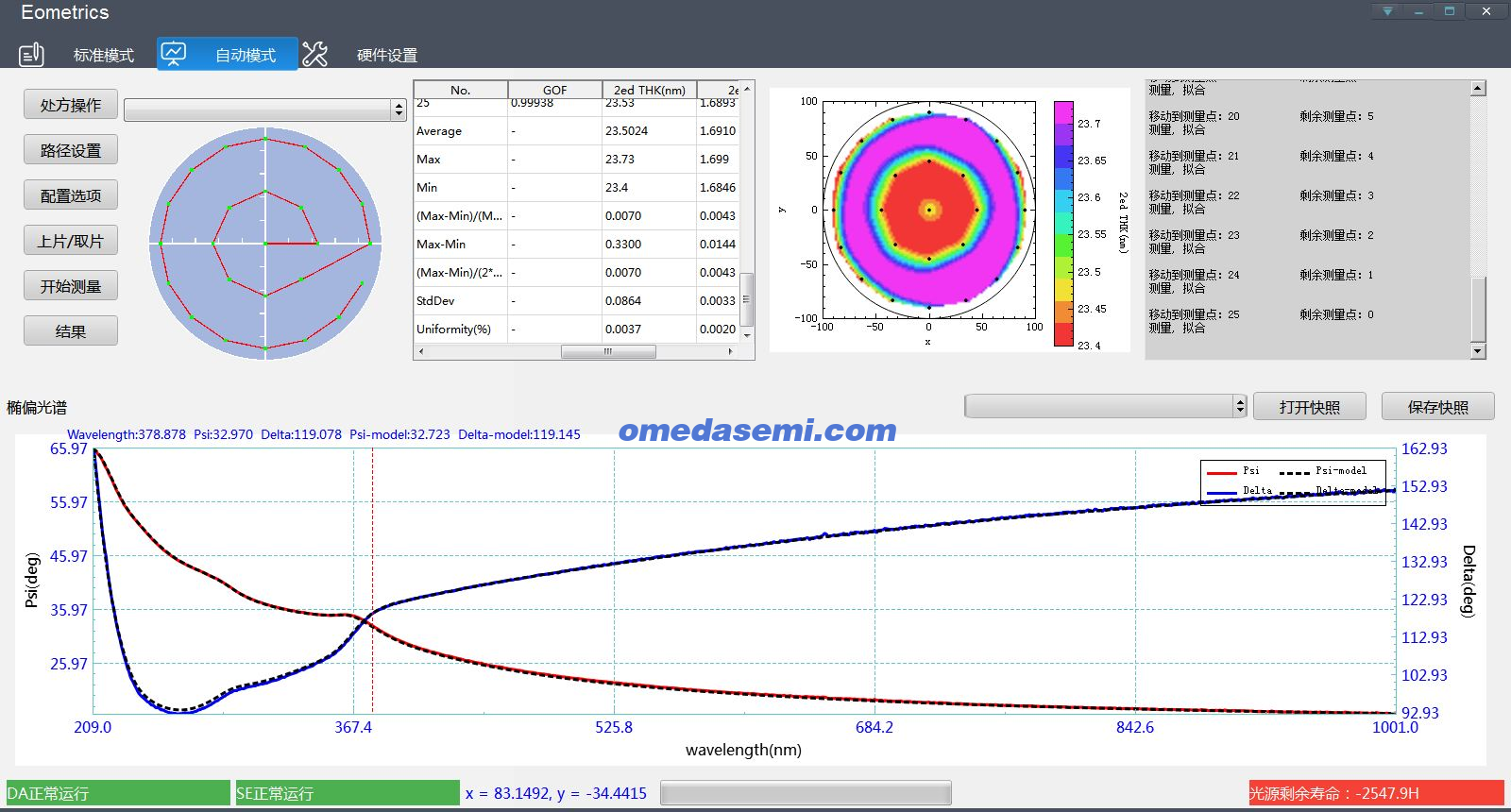

业界极致的均匀性:

首创双腔喷淋盘式工艺腔体,领先业内均匀性水准,

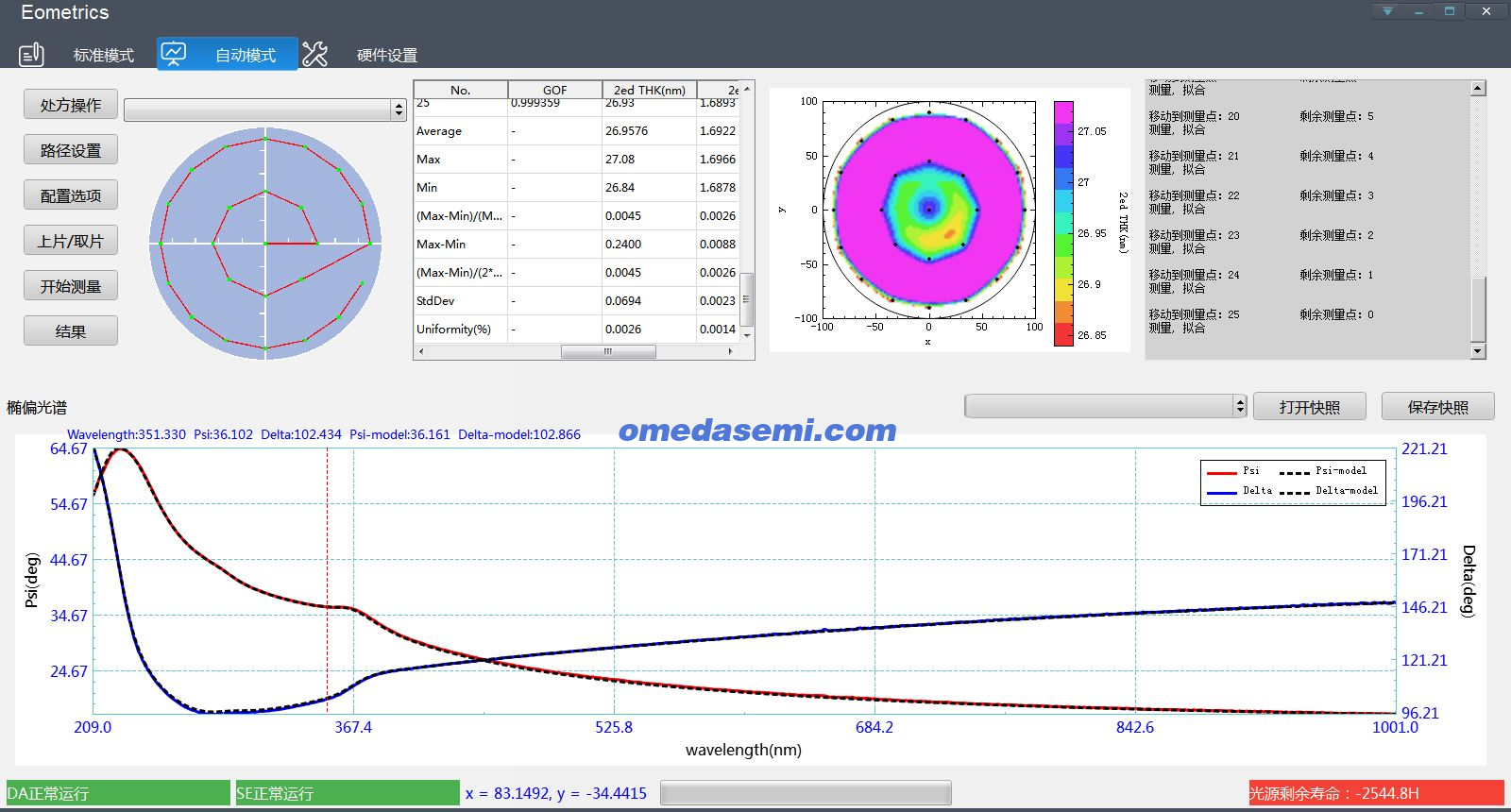

8-inch 硅片氧化铝工艺,非均匀性0.26%!



设备可配套成熟的工艺方案:

高迁移率IGZO-TFT成套工艺方案

高质量高K材料工艺方案

铁电材料ZrO2-HfO2成套工艺方案

低阻氮化钛成套工艺

深通孔工艺recipe定制方案

异形件定制化工艺腔体方案

氧化钇防腐涂层

有机分子层

Pt,Ru,Cu,W, Ir金属制程

 二次电子发射工艺方案

低温无损制程

微纳光栅

薄膜封装钝化

售后方案:

提供为期2天的ALD技术培训服务

江浙沪48小时到达现场、其他地区96小时内到达现场

保修期内非人为损坏免费更换,差旅费3500元/天

委托开发新工艺

新型前驱体委托开发或代购

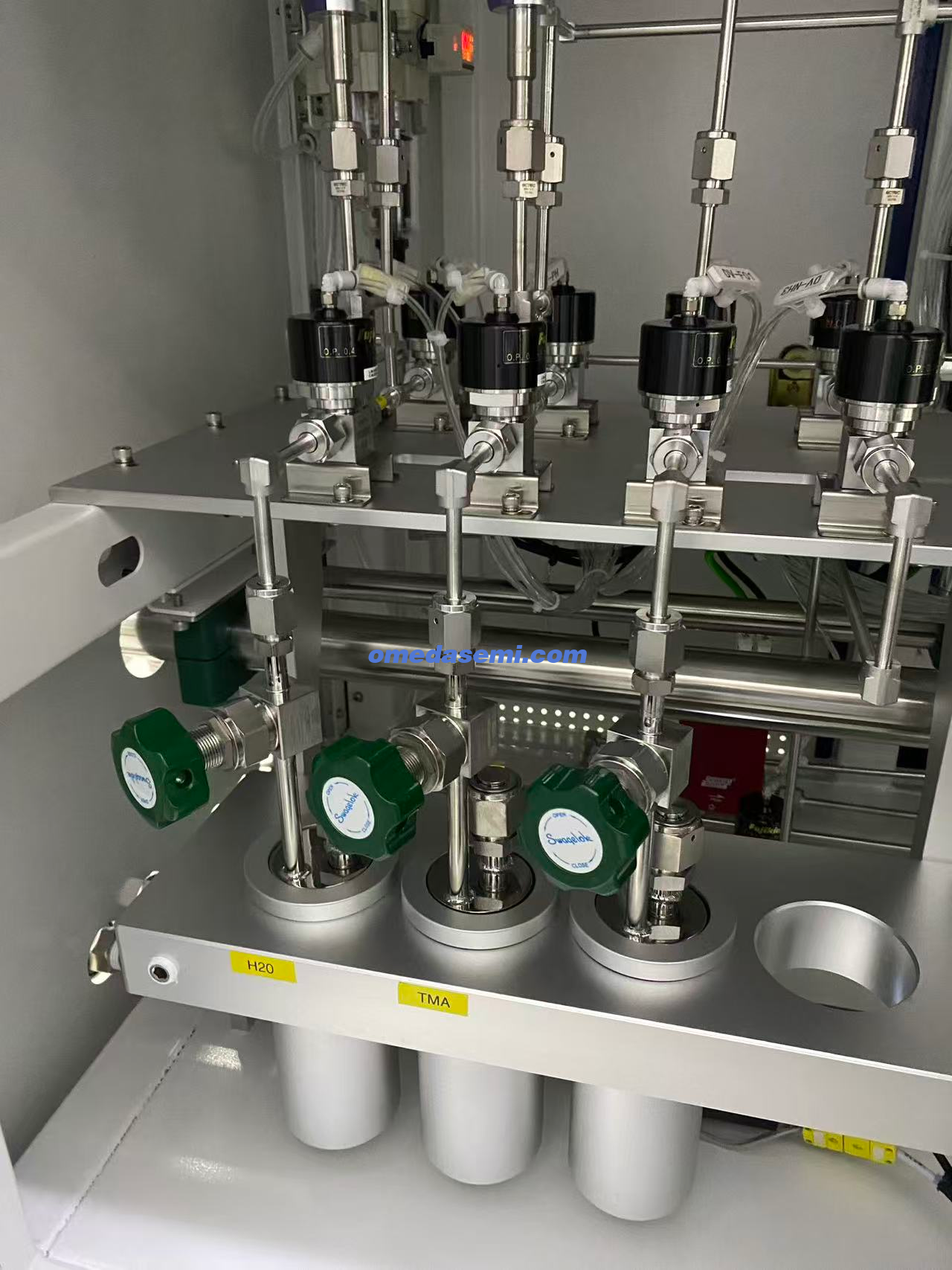

设备设计案例:

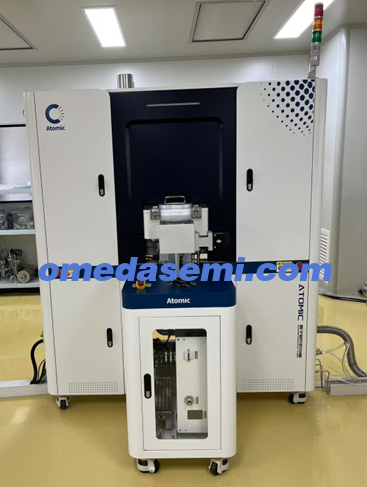

首创双腔喷淋盘式工艺腔体----领先业内均匀性水准

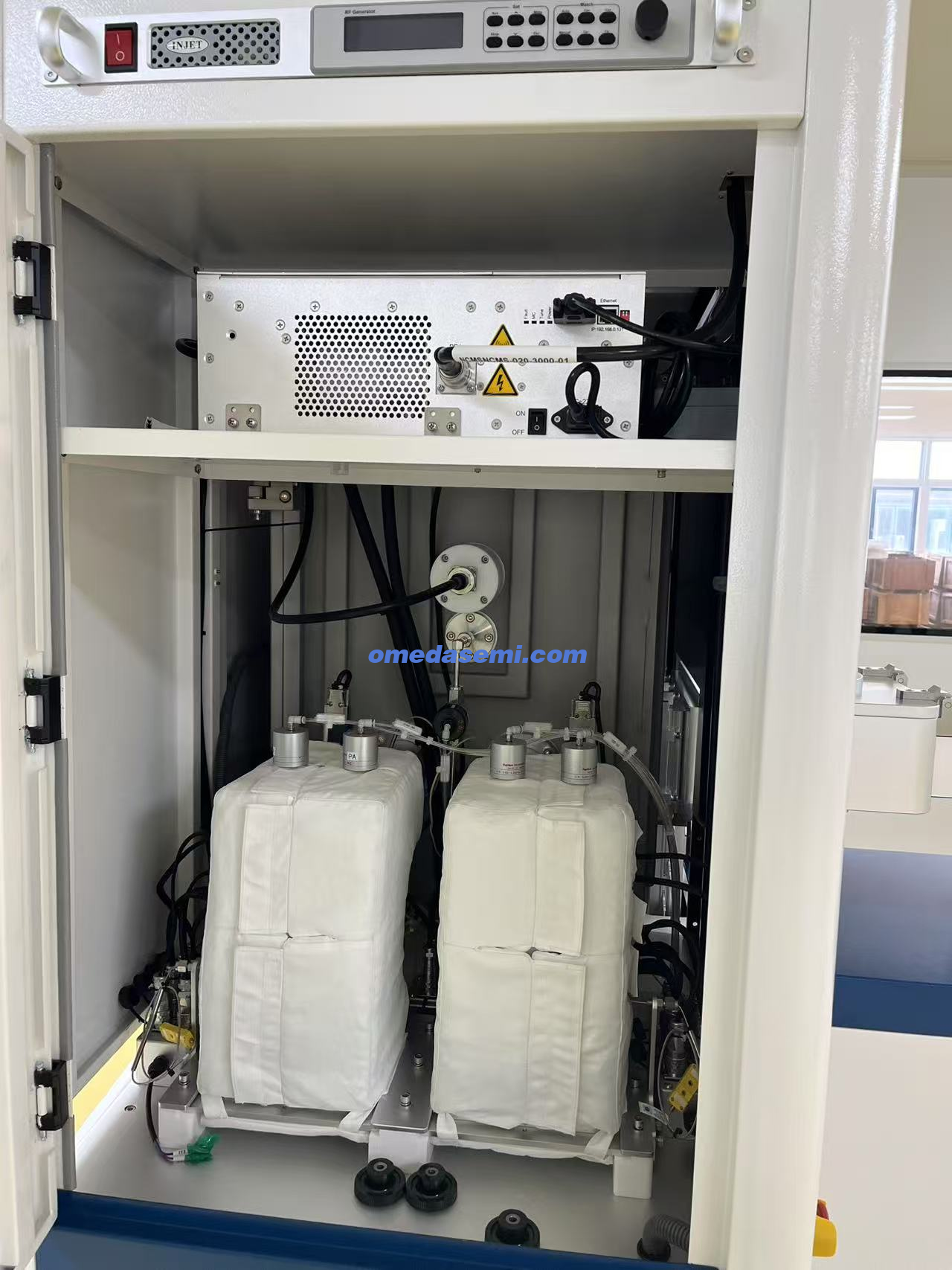

图片16图片17图片18

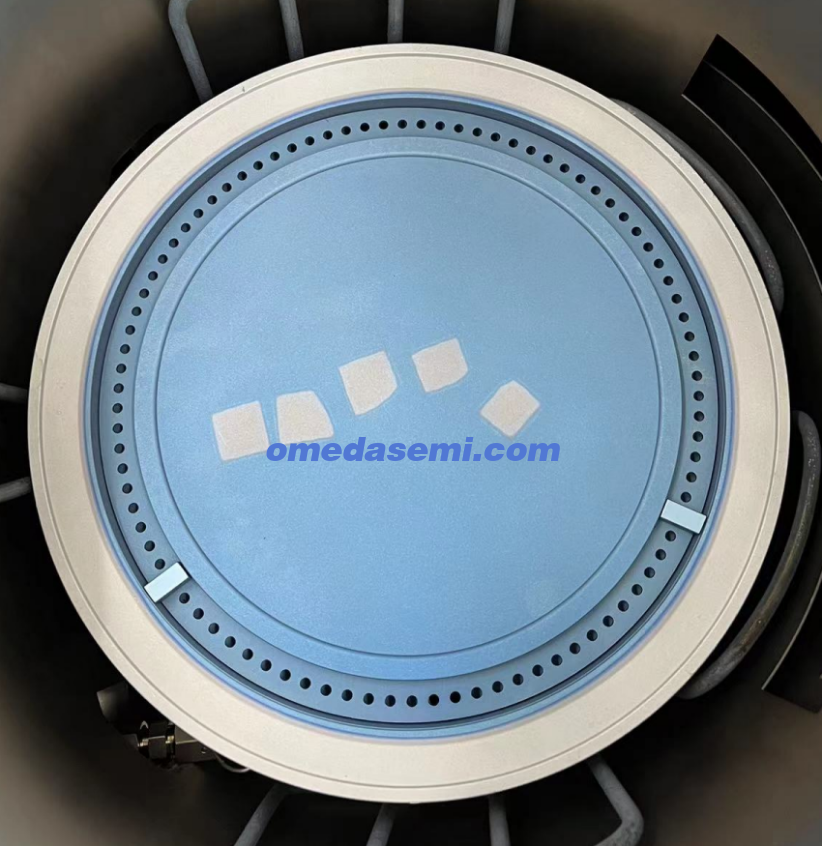

工艺案例:

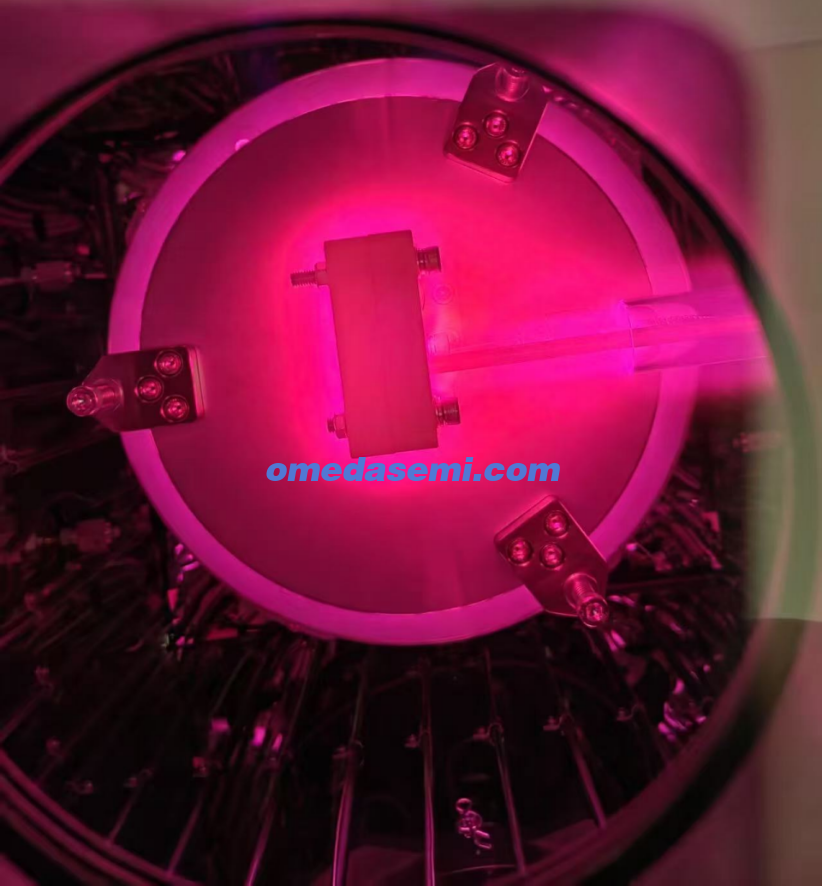

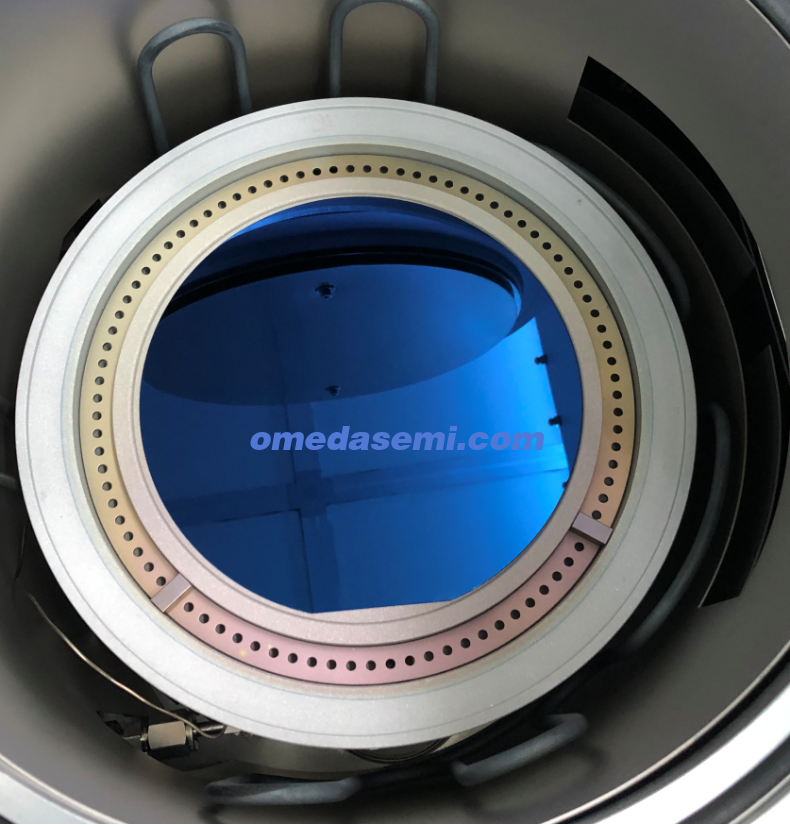

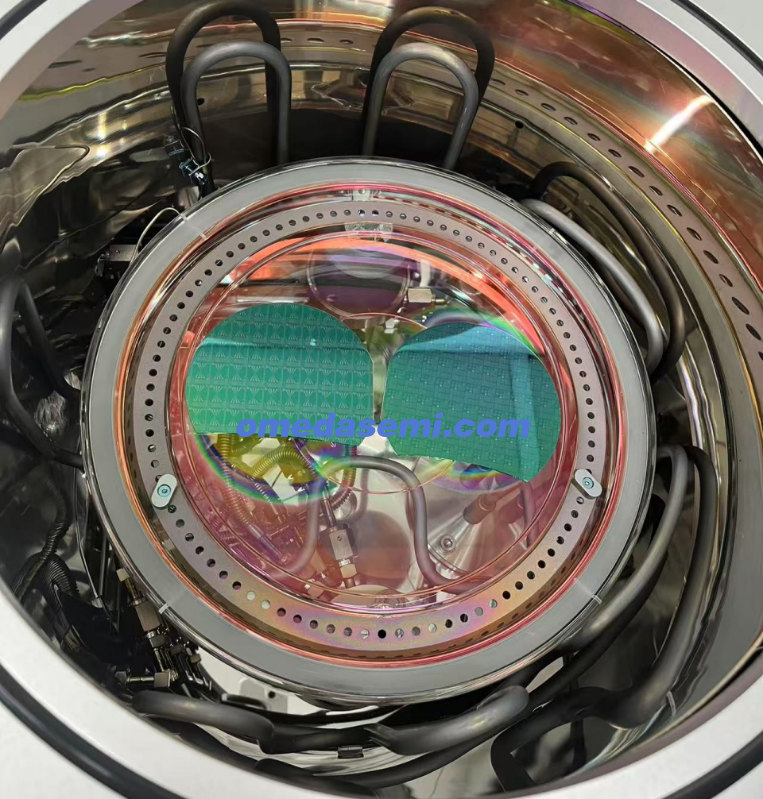

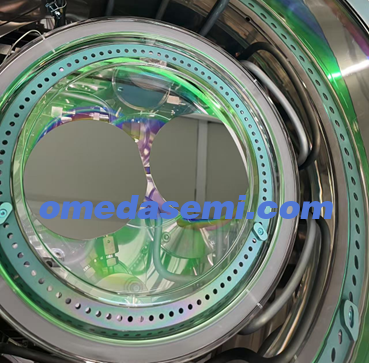

图片21图片22图片23图片24图片26

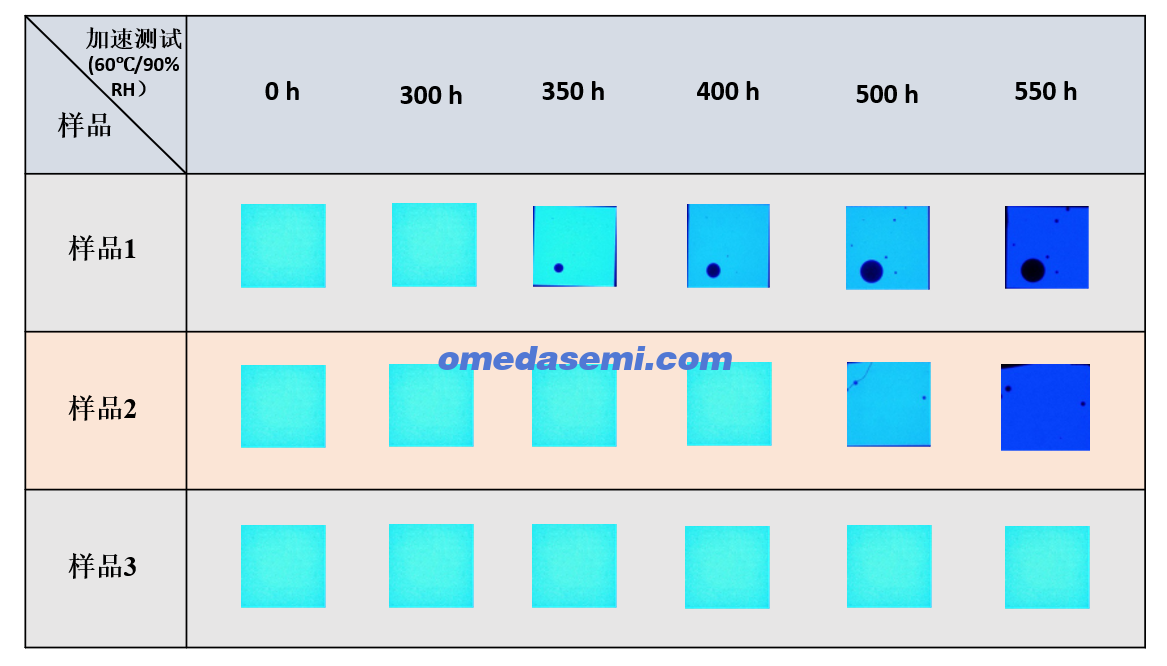

高温高湿加速环境550小时---OLED完好

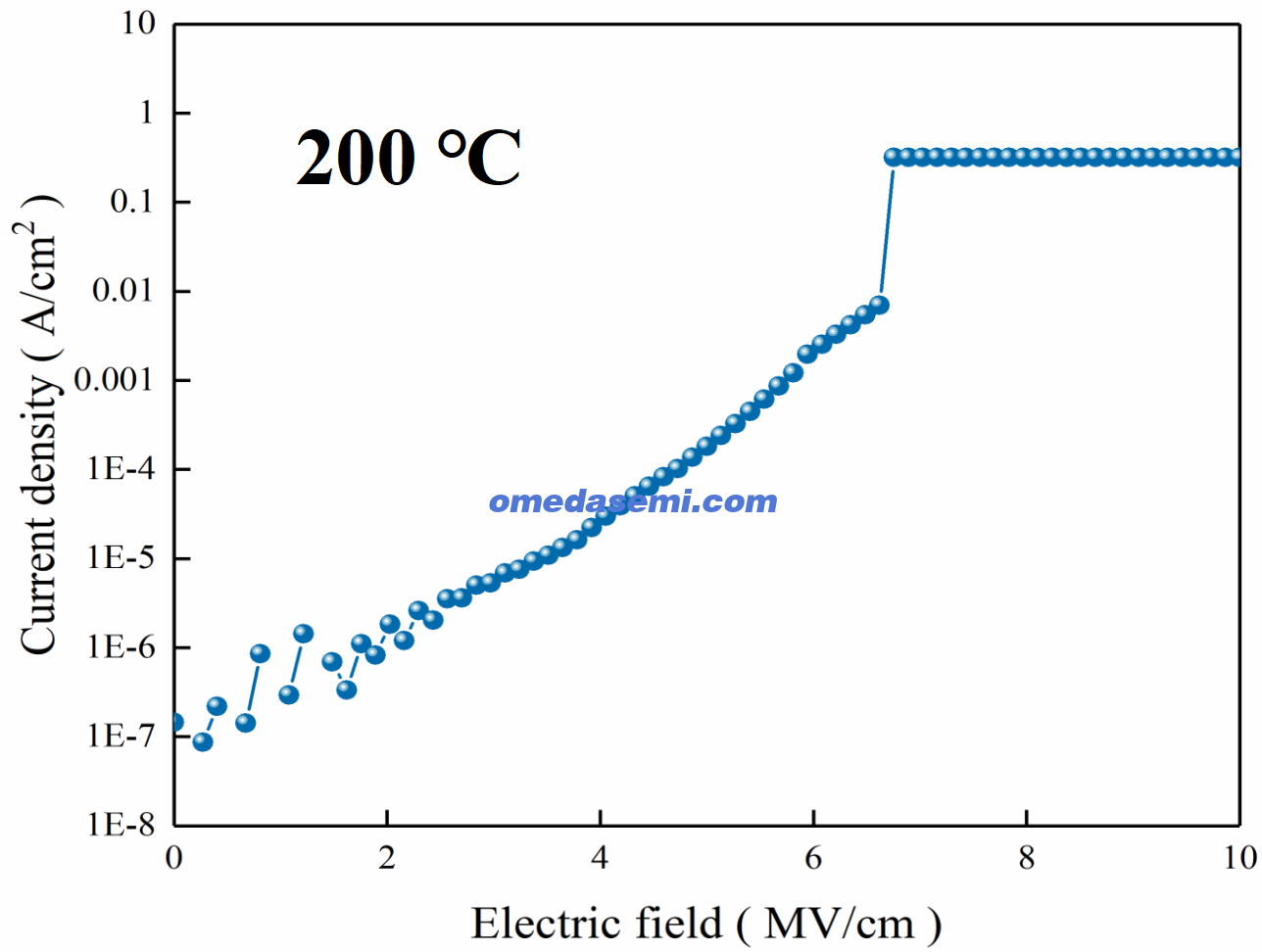

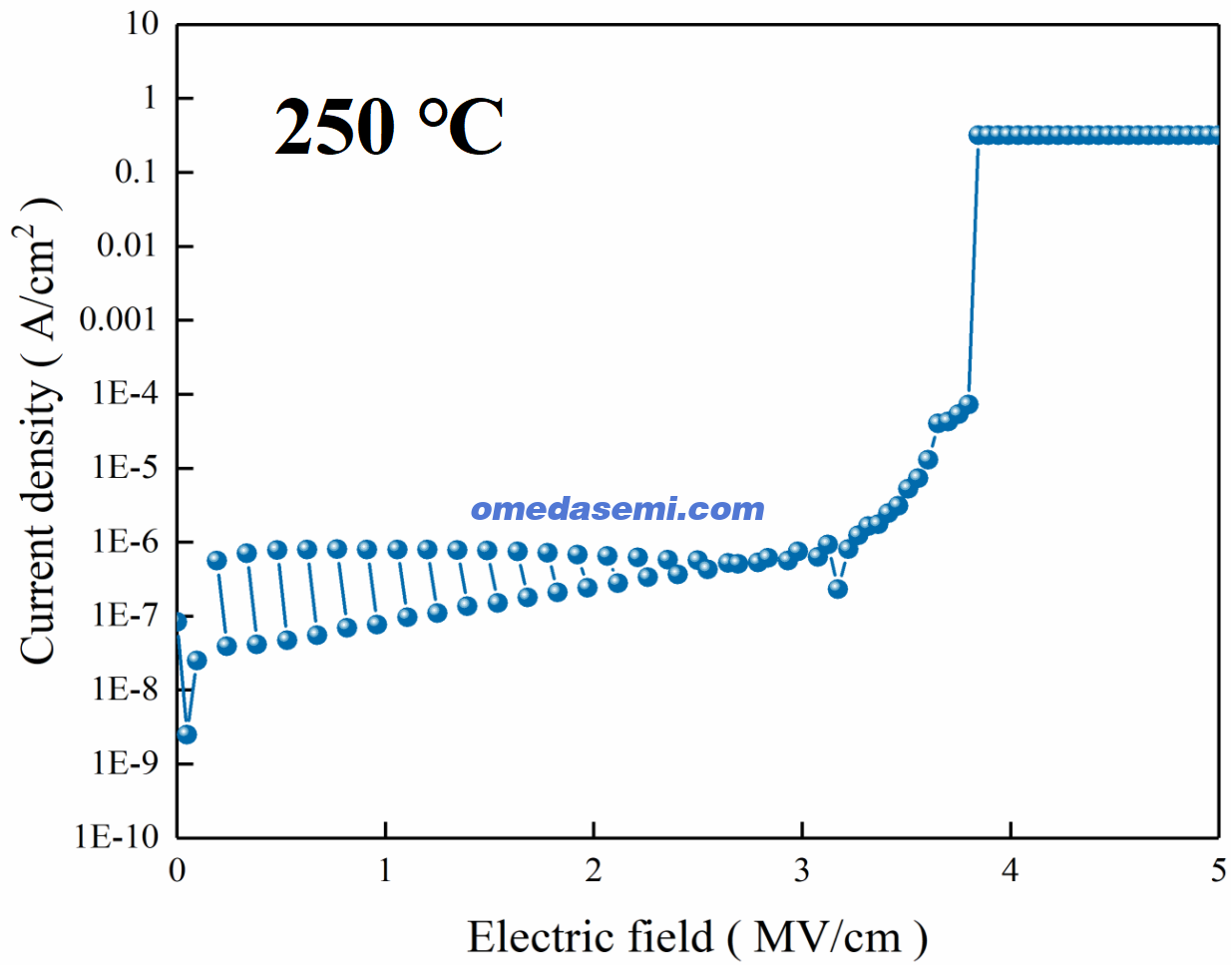

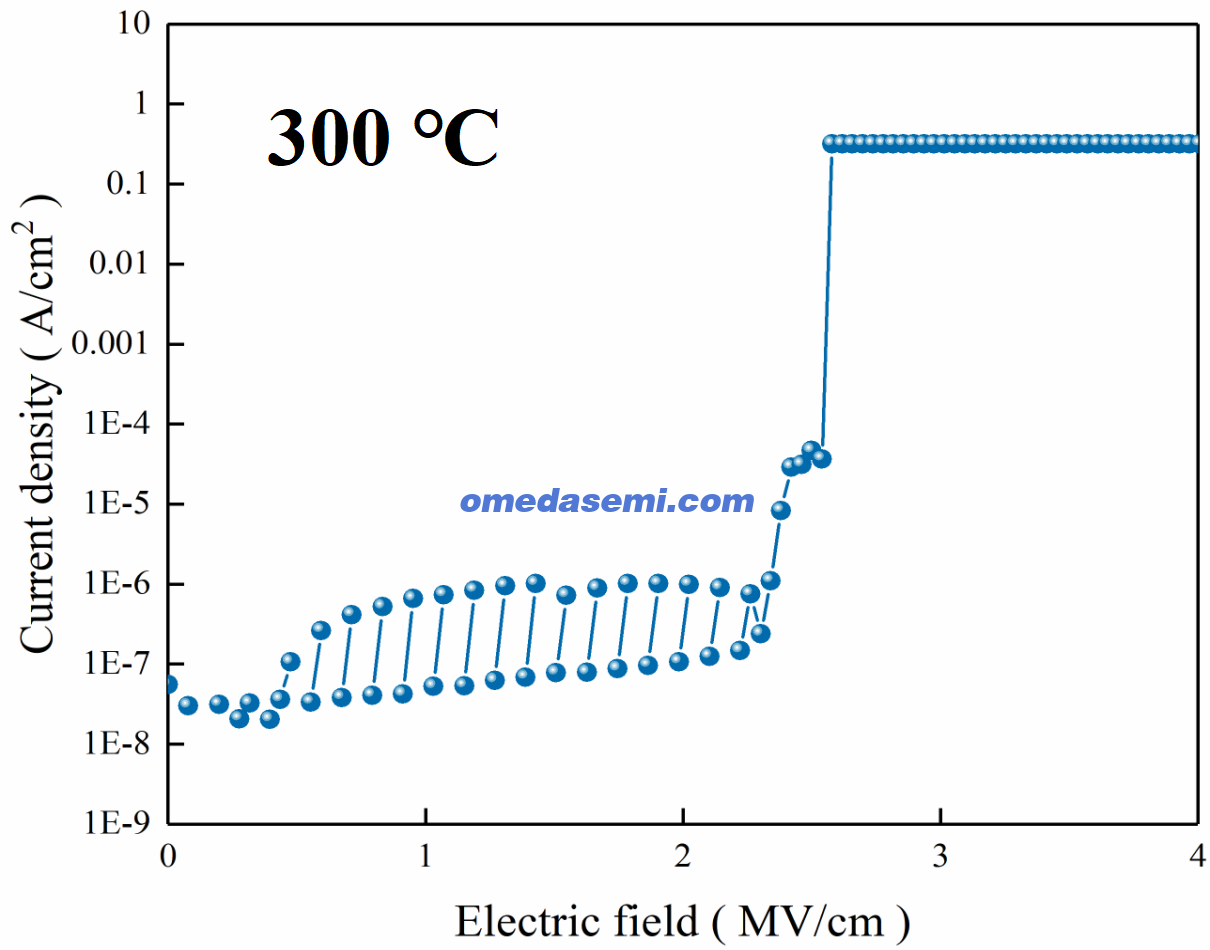

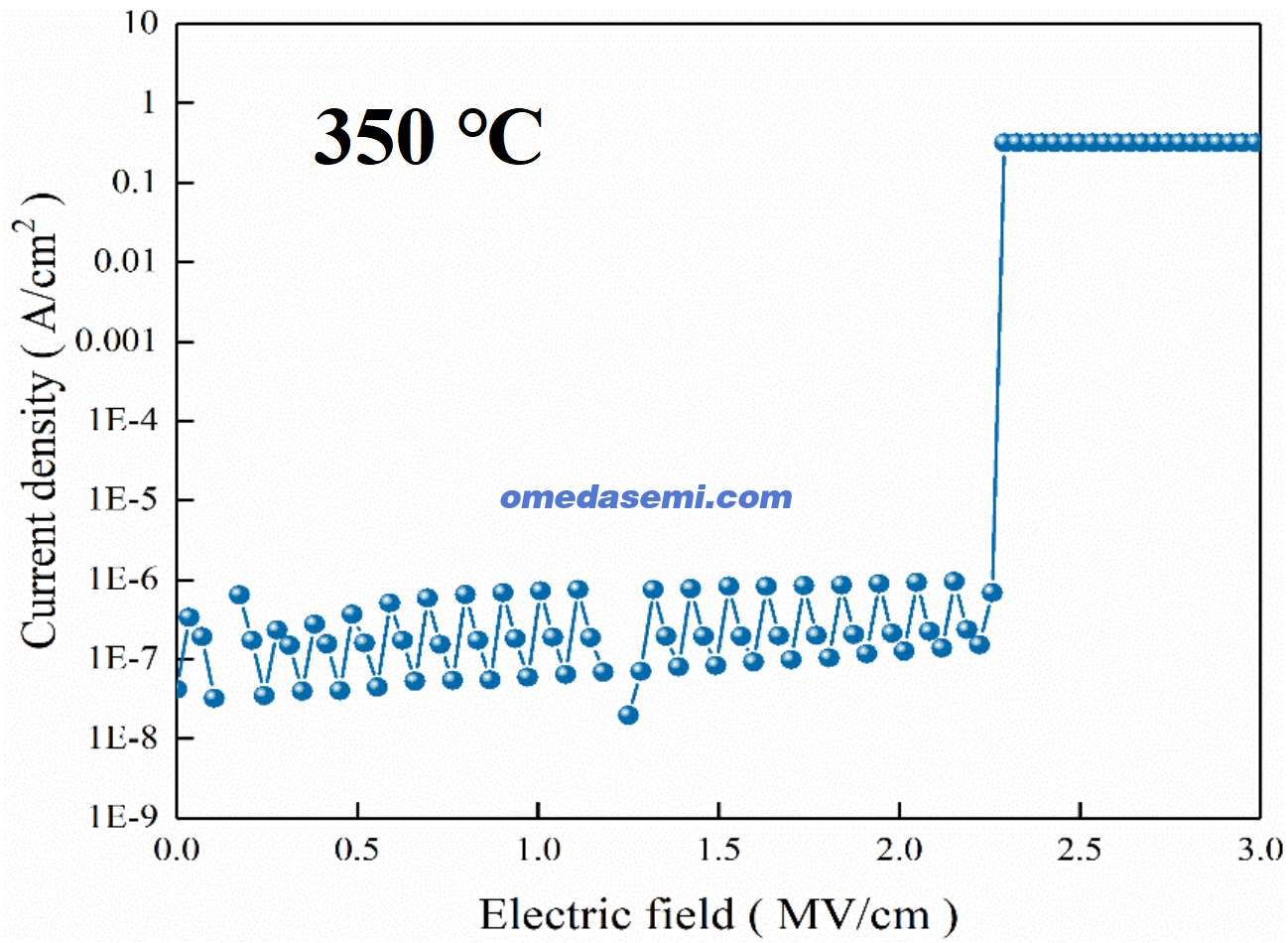

泄漏电流密度(由 H2O 和 HyALD 法制备的 HfO2)


ALD技术经验交流

基板及设备洁净永无止境(非常重要!)

真空漏率要引起重视

前驱体(MO源)的纯度

内腔体的侧漏

工艺腔体particle的彻底清理

purge气体纯化

敏感材料如氧化锌的基板提前钝化

严格的定期维护




关于我们

OMeda(上海奥麦达微)成立于2021年,由3名在微纳加工行业拥有超过7年经验的工艺,项目人员创立。在微纳加工(镀膜、光刻、蚀刻、双光子打印、键合,键合)等工艺拥有丰富的经验。 同时,我们支持4/6/8英寸晶圆的纳米加工。部分设备和工艺支持12英寸晶圆工艺。针对MEMS传感器、柔性传感器、微流控、微纳光学,激光器,光子集成电路,Micro LED,功率器件等行业。
