cgh计算全息——大尺寸柱面镜,为什么越来越多选择 CGH + 拼接测量?

一、柱面镜的CGH测量方法

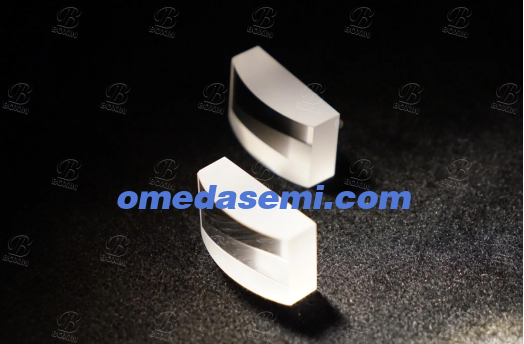

在高端光学系统中,柱面镜并不少见。线扫描成像、激光整形、高功率激光系统中,柱面镜往往承担着只在一个方向聚焦或整形的关键角色

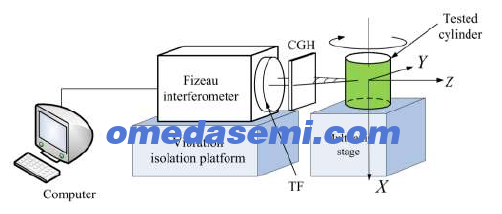

随着系统性能不断提升,柱面镜也在同步发生变化——尺寸更大、面形一致性要求更高、允许误差更小。而检测,正逐渐成为这类光学元件制造链中的核心环节。针对柱面镜的几何特性,CGH 可以在干涉仪中引入与柱面相匹配的一维相位补偿,使原本复杂的波前差被有效抵消。最终呈现出来的,是规则、清晰、可稳定解算的干涉条纹。



通过 CGH,柱面镜的检测从依赖经验和调试,转变为工程上可重复、可量化的测量过程。

二、柱面镜的拼接测量方法

当柱面镜变,拼接测量成为必然选择。在实际项目中,柱面镜的尺寸往往已经超出了单次干涉测量的覆盖范围。无论是干涉仪口径,还是 CGH 的加工和使用条件,都存在现实限制。这时,拼接测量成为更合理的工程选择。其基本思路是将大尺寸柱面划分为多个子区域,逐段进行测量,再通过重叠区域进行数据拼接,还原整体面形。

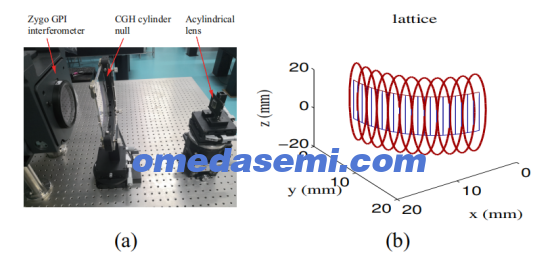

柱面拼接示意图




被测柱面子孔径划分


CGH + 拼接:工程上更成熟的组合方案在合理的拼接策略和算法支持下,这种方案可以在精度、灵活性和成本之间取得良好平衡,已经被越来越多高端应用所采用。



高精度CGH设计制造,请找上海奥迈达https://www.omedasemi.com
