#划重点  全国产BTO外延片  STO外延片

#2：a向 bto外延片

2寸 外延 a-向 bto（300nm或者500nm，或者定制）-sto 8nm(可定制)- 2um Sio2(可定制) -Si(可定制)

#3:C向 bto外延片

2寸 外延 c-向 bto（150nm或者300nm，或者定制）-sto 8nm(可定制)- 2um Sio2(可定制) -Si(可定制)

我们为客户提供晶圆（硅晶圆，玻璃晶圆，SOI晶圆，GaAs，蓝宝石，碳化硅（导电，非绝缘），Ga2O3,金刚石，GaN（外延片/衬底）），镀膜（PVD,cvd,Ald，PLD）和材料（Au Cu Ag Pt Al Cr Ti Ni Sio2 Tio2 Ti3O5，Ta2O5,ZrO2,TiN，ALN,ZnO,HfO2。。更多材料），键合（石英石英键合，蓝宝石蓝宝石键合）光刻，高精度掩模版，外延，掺杂,电子束光刻等产品及加工服务(请找小编领取我们晶圆标品库存列表，为您的科学实验加速。

请联系小编免费获取原文

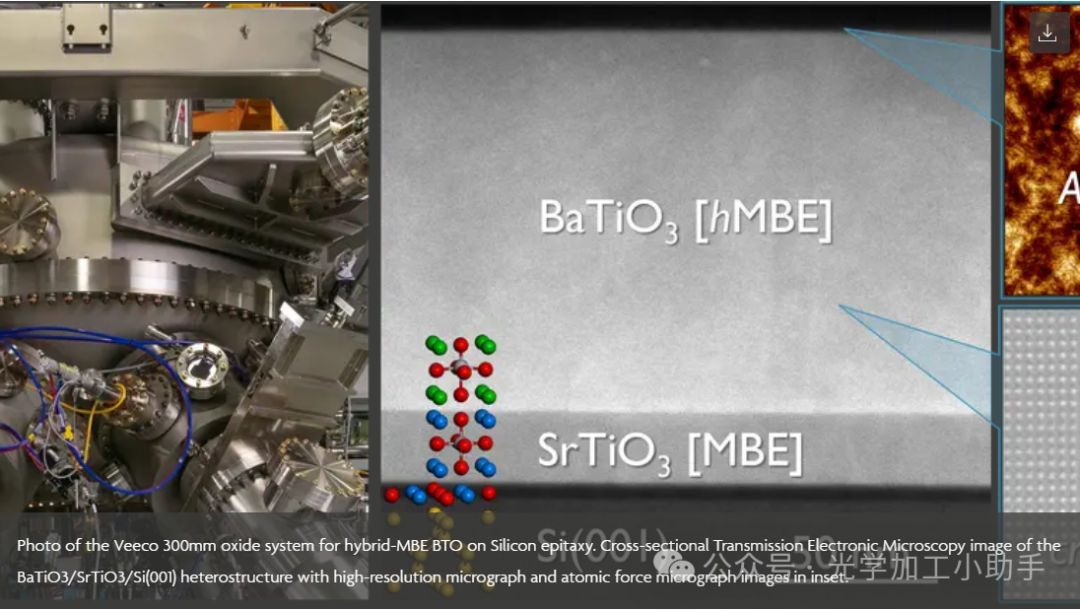

“在过去的4年中，imec与Veeco合作开发了用于BaTiO₃-on-Si的替代技术，并对材料和电光性能进行了基准测试，以制定推动大规模制造解决方案的战略，”imec科学主任Clement Merckling表示。“随着Veeco首个独特MBE解决方案的推出，我们正在扩展用于异质集成超越硅的电光材料的能力，增强我们为现有和新合作伙伴提供的研发支持，帮助他们探索和原型化下一代硅光子学技术。” imec研究员、光学I/O项目主任Joris Van Campenhout补充道。

Veeco的MBE产品线市场高级总监Matthew Marek评论道：“与imec的合作是MBE行业、数据通信和量子计算生产的一个重要进展。历史上，MBE处理被认为是缓慢且昂贵的；然而，我们与imec合作验证的新硬件开发将MBE带入了一个适合半导体制造厂的成本效益领域。我们对于我们两家公司之间正在开展的工作感到兴奋，尤其是为了展示一个可重复的、高产量的BTO生产工艺。我们预期这一努力将帮助我们实现共同的目标，即突破BTO光调制器，为更美好、更绿色的未来开辟新天地。”

关于Veeco

Veeco（纳斯达克：VECO）是半导体工艺设备的创新制造商。我们的激光退火、离子束、化学气相沉积（CVD）、金属有机化学气相沉积（MOCVD）、单片刻蚀与清洗以及光刻技术在先进半导体器件的制造和封装中发挥着重要作用。Veeco设计的设备旨在优化性能、良率和拥有成本，Veeco在我们服务的市场中处于技术领先地位。欲了解更多关于Veeco系统和服务的信息，请访问www.veeco.com。

关于imec

imec是全球领先的先进半导体技术研究与创新中心。凭借其最先进的研发基础设施和超过6,500名员工的专业知识，imec在半导体和系统规模化、人工智能、硅光子学、连接性和传感领域推动创新。

imec与半导体价值链中的全球领导者以及技术公司、初创企业、学术界和全球范围内的研究机构合作。imec总部位于比利时鲁汶，在比利时、欧洲和美国设有研究设施，并在三大洲设有代表处。2024年，imec报告的收入为10.34亿欧元。
