根据金刚石内部氮元素的存在形式和状态，可将金刚石划分为 I 型与 II 型
两大类。I 型金刚石以高氮含量为特征，而 II 型则几乎不含氮元素。基于氮的存

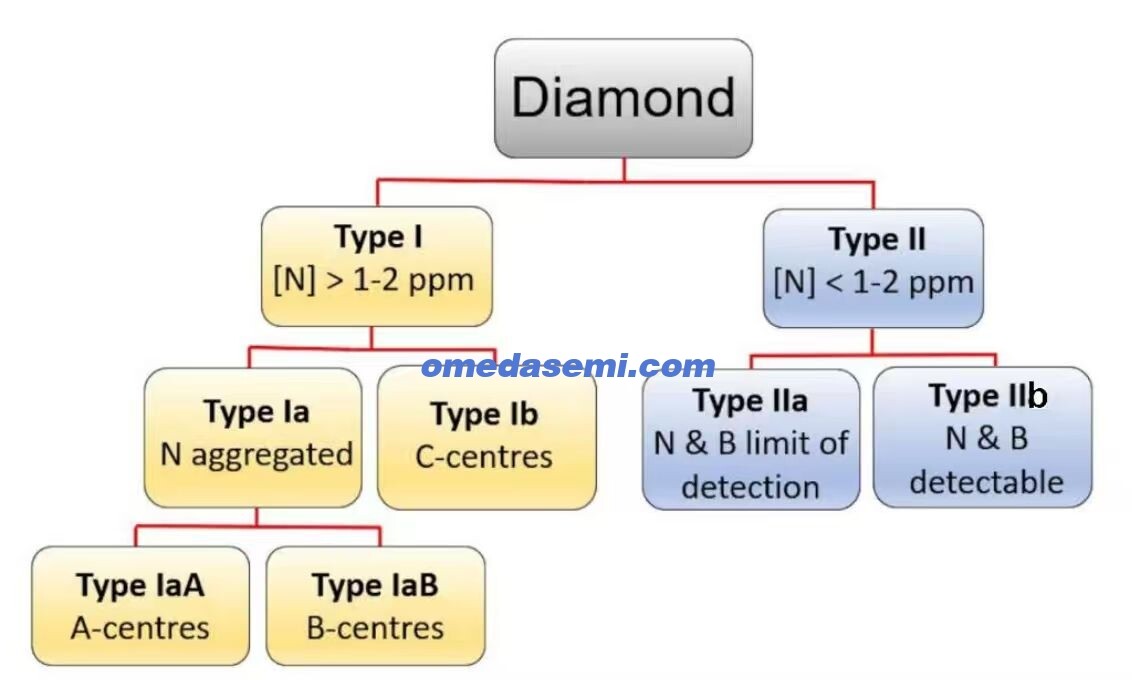

在形式及其他杂质差异，上述两类可进一步细分为 Ia、Ib、IIa 及 IIb 型[4]，如图
1.2 所示。Ia 型金刚石以氮的聚集态分布为核心特征，常见于天然金刚石中。其包含两个亚类：IaA 型：氮元素以 A 中心（替位式氮原子对）形式存在，红外光
谱主吸收峰位于 1282 cm−1 附近；IaB 型：氮原子形成四面体结构的 B 中心，红
外特征吸收峰位于 1175 cm−1。此类金刚石在可见光波段无吸收，宏观呈无色透
明。Ib 型金刚石则普遍通过人工合成获得，其氮杂质以孤立单原子形式（孤氮）
分散于晶格中，红外光谱特征峰分布于 1130 cm−1 与 1344 cm−1 区域。此类材料
因光吸收特性常呈现黄色或黄绿色调，天然 Ib 型金刚石占比极低，主要通过高
温高压工艺制备。现代合成技术已能精准调控其氮含量（数十至数千 ppm）。IIa
型金刚石的氮含量很低（通常＜ 1 ppm），常见于化学气相沉积合成产物，宏观
表现为无色透明。其红外光谱在 1000–1400 cm−1 及 2800 cm−1 区间均无明显特
征吸收峰。IIb 型金刚石因含微量硼杂质而呈现蓝色，并表现出 P 型半导体特性。
此类金刚石在自然界中极为罕见（不足 0.1 %），需通过特殊工艺引入硼元素实
现功能化调控。
关于我们：
OMeda成立于2021年，由3名在微纳加工行业拥有超过7年经验的工艺，项目人员创立。目前拥有员工15人，在微纳加工（涂层、光刻、蚀刻、双光子印刷、键合）等领域拥有丰富的经验。 同时，我们支持4/6/8英寸晶圆的纳米加工。 部分设备和工艺支持12英寸晶圆工艺。针对MEMS传感器、柔性传感器、微流控、微纳光学等行业。
中国（上海）自由贸易试验区临港新片区业盛路188号450室 电话：+86 188 233 40140 邮箱：jing.chen@omeda-optics.com
来源：OMeda
OMeda（上海奥麦达微）成立于2021年，由3名在微纳加工行业拥有超过7年经验的工艺，项目人员创立。在微纳加工(镀膜、光刻、蚀刻、双光子打印、键合，键合)等工艺拥有丰富的经验。 同时，我们支持4/6/8英寸晶圆的纳米加工。部分设备和工艺支持12英寸晶圆工艺。针对MEMS传感器、柔性传感器、微流控、微纳光学，激光器，光子集成电路，Micro LED,功率器件等行业。
