能力介绍（必读）：
尺寸：4英寸，6英寸，8英寸
器件层公差：±10nm（6英寸普通级别），±20nm（8英寸普通级别），±5nm（高精度修整工艺，了解更多：修整工艺介绍）
顶硅层厚度：30nm-1500nm（SMARTCUT工艺），大于600nm（薄化和抛光+精加工工艺，由于使用薄化和抛光工艺，厚度可以非常厚）
热氧化层厚度：50nm-500nm（干热氧化），500nm-20um（湿热氧化）
基片厚度：可定制
应用：

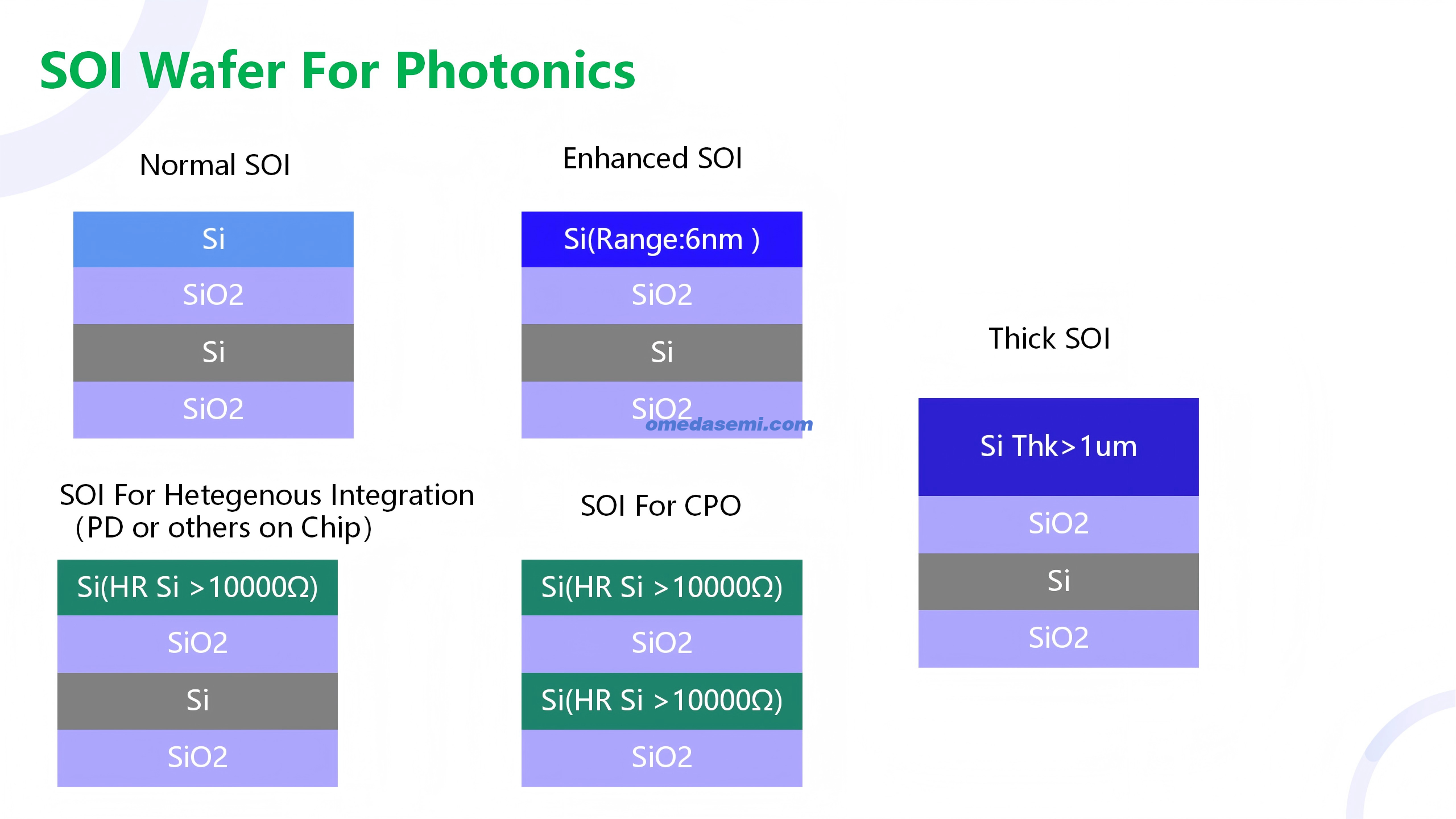

用于光子集成电路的SOI硅片（Smartcut）：
220nmSi-3umSiO2-525um/675um/725um Si（薄膜硅光子学）——现货
3umSi-3umSiO2-525um/675um/725um Si（厚膜硅光子学）——现货
最常用的是220nmSi-3umSiO2-525um/675um/725um Si（薄膜硅光子学）和3umSi-3umSiO2-525um/675um/725um Si（厚膜硅光子学），以及其他定制规格的SOI硅片。
创新：最近，带有高电阻硅的光子学和量子应用SOI硅片越来越受欢迎，OMedaSemi也可以提供这种类型的SOI硅片，器件层和承载层的电阻率大于10k欧姆*厘米。
"量子器件通常需要高电阻硅硅片，以最小化微波损耗，从而提高量子比特的相干性和控制电路的性能。"
