氧化铝光波导+紫外应用-在405纳米波长下,蒸发铝氧化物(Al₂O₃)单模波导的传播损耗小于0.7分贝每厘米

摘要:我们报告了基于蒸发非晶铝氧化物(Al₂O₃)的低损耗波导(WG)的制造与表征,适用于近紫外(UV)光谱范围内的集成光子学。采用铬(Cr)硬掩模和电子束光刻(EBL)技术,在150毫米硅晶片上的3微米厚的二氧化硅(SiO₂)层上制造了完全蚀刻的波导。波导核心厚度为130纳米,表面均方根(RMS)粗糙度约为0.4纳米,在405纳米波长下能够实现单模工作,传播损耗为0.68±0.03 dB/cm。通过数值模拟,我们的波导支持最低约200微米弯曲半径下的低损耗操作,并且在蓝光或紫外光子学中的应用具有潜力,包括陷阱离子量子计算、紧凑型紫外激光系统,以及紫外光谱学和显微镜学的组件。

#0:10mm-10mmsto衬底-bto薄膜(300nm厚度可定制)

#1:sto外延片

2寸 外延 sto 2-20nm(可定制)- 2um Sio2(可定制) -Si(可定制)

#2:a向 bto外延片

2寸 外延 a-向 bto(300nm或者500nm,或者定制)-sto 8nm(可定制)- 2um Sio2(可定制) -Si(可定制)

#3:C向 bto外延片

2寸 外延 c-向 bto(150nm或者300nm,或者定制)-sto 8nm(可定制)- 2um Sio2(可定制) -Si(可定制)

#离子注入铒代工

#6寸DUV步进式光刻代工,最小线宽180nm,超高性价比,可以只曝光

#快速氮化硅硅光铌酸锂流片 #高性价比 #低成本

#提供8寸 8umSiO2热氧片,6寸15um热氧片 10um热氧片 8寸10um热氧片

室温低损伤@GCIB抛光代工@束斑小(4-5mm)更均匀

#降低硬质材料化合物晶圆等绝大多数材料的表面粗糙度,比如金刚石 ,磷化铟,砷化镓,碳化硅

#提高复合衬底和镀膜膜层的器件层膜厚均匀性,

比如SOI LNOI  LTOI SICOI 等 SMARTCUT得到的薄膜

或者镀膜所得到的膜层 ,比如镀了一层氮化硅,但是由于是cvd镀膜所得到的,表面的膜厚精度很差,粗糙度很差,可以通过粗糙度初步降低粗糙度,然后通过GCIB团簇离子束抛光来修整整面的膜厚均匀性 到0.5%以下举例:

未经过Trimming 工艺的 6寸LN/LTOI晶圆 数据:

Range:100-200A

经过Trimming 工艺的 6寸LN/LTOI晶圆 数据:

Range:60A以内

划重点--销售晶圆和加工
SOI晶圆:--220nm薄膜/ 3um厚膜-3umSIO2-675um

ALOOI晶圆;--氧化铝薄膜晶圆,键合工艺和镀膜工艺

TAOOI晶圆--氧化钽薄膜晶圆,镀膜工艺

SINOI晶圆--超低损耗氮化硅薄膜晶圆,210nm-300nm-400nm-800nm

SICOI晶圆;新型量子光学平台500nm-700nm-1um

6寸LTOI晶圆批量供应;铌酸锂的有力的竞争对手,薄膜钽酸锂晶300600

8寸LNOI晶圆;8寸LNOI助力更大规模薄膜铌酸锂产品量产

LN/LT-SOI/Si/SIN  W2W&D2W异质集成

流片: 6寸 氮化硅 铌酸锂 硅光 超高性价比流片, 1个BLOCK的价格买一整片晶圆

划重点--全国产-超高性价比-6 寸硅光-氮化硅-铌酸锂流片白皮书

我们为客户提供晶圆(硅晶圆,玻璃晶圆,SOI晶圆,GaAs,蓝宝石,碳化硅(导电,非绝缘),Ga2O3,金刚石,GaN(外延片/衬底)),镀膜(PVD,cvd,Ald,PLD)和材料(Au Cu Ag Pt Al Cr Ti Ni Sio2 Tio2 Ti3O5,Ta2O5,ZrO2,TiN,ALN,ZnO,HfO2。。更多材料),键合(石英石英键合,蓝宝石蓝宝石键合)光刻,高精度掩模版,外延,掺杂,电子束光刻等产品及加工服务(请找小编领取我们晶圆标品库存列表,为您的科学实验加速。

请联系小编免费获取原文

文章名:Evaporated aluminum oxide (Al2O3) single-mode

waveguides with less than 0.7 dB/cm propagation loss at 405 nm

作者:

TUNAHAN GÖK,1,2 RIJIL THOMAS,ANASTASIIA SOROKINA,3,4

STEFFEN SAUER,3,4 STEFANIE KROKER,3,4,5 STEPHAN SUCKOW,2,6

AND MAX C. LEMME1,2,7

单位:

1RWTH Aachen University, Chair of Electronic Devices, Otto-Blumenthal-Str. 25, 52074, Aachen, Germany

2AMO GmbH, Advanced Microelectronic Center Aachen, Otto-Blumenthal-Str. 25, 52074, Aachen,

Germany

3Technische Universität Braunschweig, Institute of Semiconductor Technology, Hans-Sommer-Str. 66,

38106, Braunschweig, Germany

4Laboratory of Emerging Nanometrology (LENA), Langer Kamp 6a/b, 38106, Braunschweig, Germany

5Physikalisch-Technische Bundesanstalt, Bundesallee 100, 38116, Braunschweig, Germany

1.引言
近年来,紫外(UV)光谱范围内集成光子学的进展激发了对低损耗、可扩展且坚固的光子器件的兴趣,这些器件可应用于生化成像与传感[1,2]、紫外拉曼光谱[3,4]以及基于陷阱离子或激光冷却原子的量子计算[5-7]。然而,材料吸收通常在较短波长下增加,这限制了如硅氮化物(Si₃N₄)等已建立光子平台在UV应用中的使用,因为它们相对较小的带隙和450纳米以下较高的吸收损耗[8,9]。
一种适用于UV操作的替代波导材料是氮化铝(AlN),其宽带隙约为6 eV。尽管具有这一理论优势,迄今为止的实际应用显示,在390纳米波长下传播损耗高达8 dB/cm[10],限制了AlN在UV光子学中的可行性。Al₂O₃是一种介电材料,具有7到8 eV的宽带隙,使其成为适用于UV光谱范围内操作的被动集成光子器件的有前景候选材料。Al₂O₃在UV中的低传播损耗[11–13],结合与SiO₂的适度折射率对比,使其能够实现弯曲半径达到几百微米级的紧凑设备布局。此外,Al₂O₃的自荧光在405纳米波长下比Si₃N₄低达200倍,这使得Al₂O₃成为基于芯片上的高灵敏度荧光显微镜和光谱学的理想平台[14]。Al₂O₃可以通过多种技术沉积,包括原子层沉积(ALD)[11,13]、溅射[15]和蒸发,使其非常适合晶圆级制造。它与CMOS工艺的兼容性进一步支持其在现有半导体制造流程中的集成。
在这里,我们展示并表征了通过蒸发法制造的无包覆Al₂O₃单模准TE₀模式波导。这些波导在405纳米波长下的传播损耗为0.68 ± 0.03 dB/cm,显著优于之前报道的相似包覆波导配置(1.55 dB/cm)[16]。

2.制造
波导的制造从各层材料的沉积开始,随后进行电子束光刻(EBL)和多个蚀刻步骤。
首先,在150毫米硅晶片上热生长了一层3微米厚的SiO₂层,形成埋氧化物(BOX)层,将Al₂O₃波导层与硅基底光学隔离开。接着,通过FHR Star 200-EVA系统以0.5 Å/s的沉积速率和约10⁻⁶ mbar的腔室压力热蒸发了130纳米厚的Al₂O₃层,并随后进行100纳米厚的Cr层的原位沉积。Cr层作为硬掩模,具有良好的蚀刻选择性,与Al₂O₃波导层的蚀刻对比度较高。为了避免Cr层与旋涂的电子束光刻(EBL)光刻胶氢硅三苯[HSQ]之间的粘附不足,先在Cr层上沉积了20纳米厚的Al₂O₃中间层。一旦整个材料堆叠完成,使用Raith EBPG 5200系统,在450纳米厚的HSQ光刻胶上通过EBL写入波导和光栅耦合器(GC)。在100 kV加速电压、5纳米光束步长和约4.6纳米的光束直径条件下,进行图案化。图1展示了从这一点开始的工艺流程。

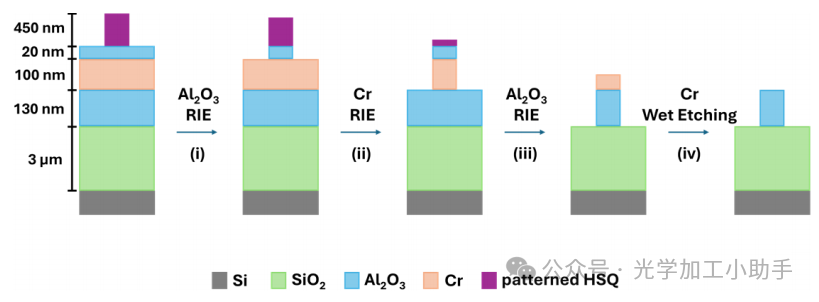

图1. Al₂O₃波导(WG)制造过程流程,包括光栅耦合器(GC)。起始材料堆叠由3微米的SiO₂、130纳米的Al₂O₃、100纳米的Cr、20纳米的Al₂O₃和450纳米的HSQ构成,基底为150毫米的硅晶片。在步骤(i)到(iii)中,Al₂O₃和Cr层通过反应离子刻蚀(RIE)进行图案化,随后在步骤(iv)中进行剩余Cr硬掩模的湿化学蚀刻。

在步骤(i)到(iii)中,Al₂O₃附着层、Cr硬掩模和Al₂O₃波导层通过反应离子刻蚀(RIE)依次进行图案化,使用Oxford PlasmaLab系统100 ICP 380。对于Al₂O₃的RIE蚀刻,使用的气体为BCl₃(20 sccm)、CHF₃(3 sccm)和He(40 sccm),蚀刻在100 W的HF功率和450 W的ICP功率下进行;而对于Cr的RIE蚀刻,使用的气体为Cl₂(42 sccm)、O₂(8 sccm)和He(50 sccm),蚀刻在10 W的HF功率和1200 W的ICP功率下进行。波导图案化后,剩余的Cr硬掩模通过湿化学蚀刻工艺在步骤(iv)中去除,使用的蚀刻液为TechniEtch,包含过氯酸(4.25%)、铈铵硝酸盐(10.9%)和水(84.85%)。这种选择性去除之所以可行,是因为Al₂O₃对该蚀刻液具有化学抗性。

3.结果与讨论
使用J.A. Woollam光谱椭偏仪,在250纳米到1000纳米的光谱范围内,表征了未结构化的蒸发Al₂O₃薄膜在硅晶片上的折射率n和消光系数k(见图2(a))。通过对测量数据的模型拟合,提取出了在405纳米波长下的n = 1.661和k = 3.7 · 10⁻⁴的值。然而,值得注意的是,椭偏仪在测定低k值时具有一定的准确性限制。根据我们的测量损耗,实际的消光系数应该更低。我们制造了两个130纳米厚的Al₂O₃波导芯片,分别具有703纳米(芯片1)和645纳米(芯片2)的底部宽度,以及47°和59°的侧壁角度。这些尺寸的选择是为了确保单模操作,而侧壁角度则来源于我们的RIE工艺。图2(b)和(c)展示了405纳米下这两种波导设计的准TE₀模式,包括有效折射率neff。对完整材料堆叠的模式仿真结果表明,在具有无限BOX和我们实际配置的情况下,总传播损耗约为7 · 10⁻⁶ dB/cm。这表明波导具有足够的约束力,使得硅基底中的吸收可以忽略不计。

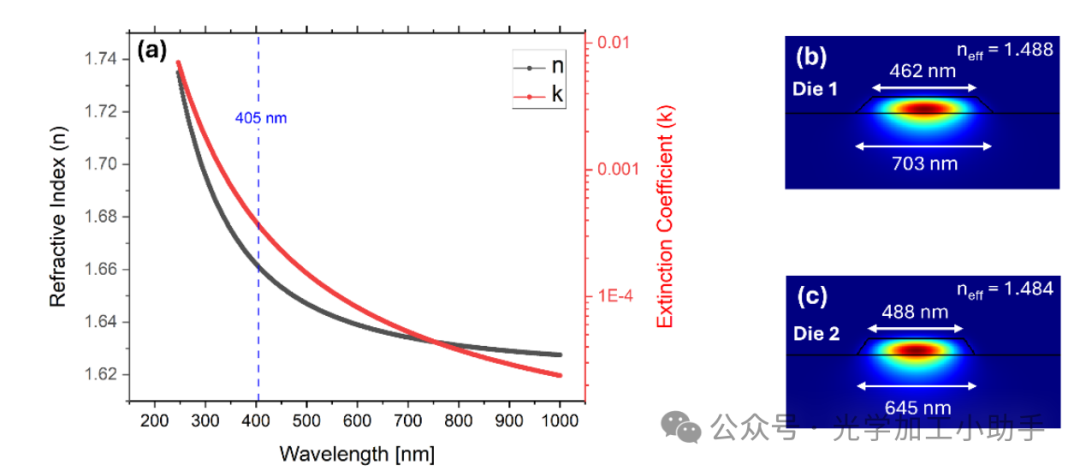

图2.
(a) 蒸发Al₂O₃薄膜在硅晶片上的折射率n和消光系数k,通过椭偏仪测量。
(b) 和 (c) 展示了两种波导设计的基本准TE₀模式的电场分布图,每种设计在405纳米波长下的高度为130纳米。未支持更高阶的TE模式。

波导(WG)和光栅耦合器(GC)的质量对光学损耗有着显著影响。因此,我们通过原子力显微镜(AFM)和扫描电子显微镜(SEM)检查了它们的形貌,如图3所示。图3(a)和(b)展示了波导的AFM扫描及沿定义的剖面线的高度剖面。图3(c)展示了235 × 235 nm²区域的表面扫描,得到的均方根(RMS)表面粗糙度为0.38纳米。对于扫描区域400 × 400 nm²,测得的RMS粗糙度为0.44纳米。为比较,30纳米厚的未结构化蒸发Al₂O₃薄膜在硅上的RMS粗糙度为0.1纳米,其RMS粗糙度为0.34纳米,表明我们的Al₂O₃蒸发工艺能实现的粗糙度极限。此外,侧壁粗糙度通过SEM图像评估,测量了代表性波导上多个点的线边粗糙度(LER)。平均LER为3.68纳米。根据此,Payne–Lacey模型[17]预测最大侧壁散射损耗为αSWS ≤ 0.71 dB/cm,表明侧壁粗糙度是传播损耗的主要来源。图3(d)展示了用于405纳米入射和出射耦合的光栅耦合器(GC)的SEM图像。在光栅区域可以观察到一些小的瑕疵和结构缺陷,可能是由于GC中的小临界尺寸(141纳米)导致的。

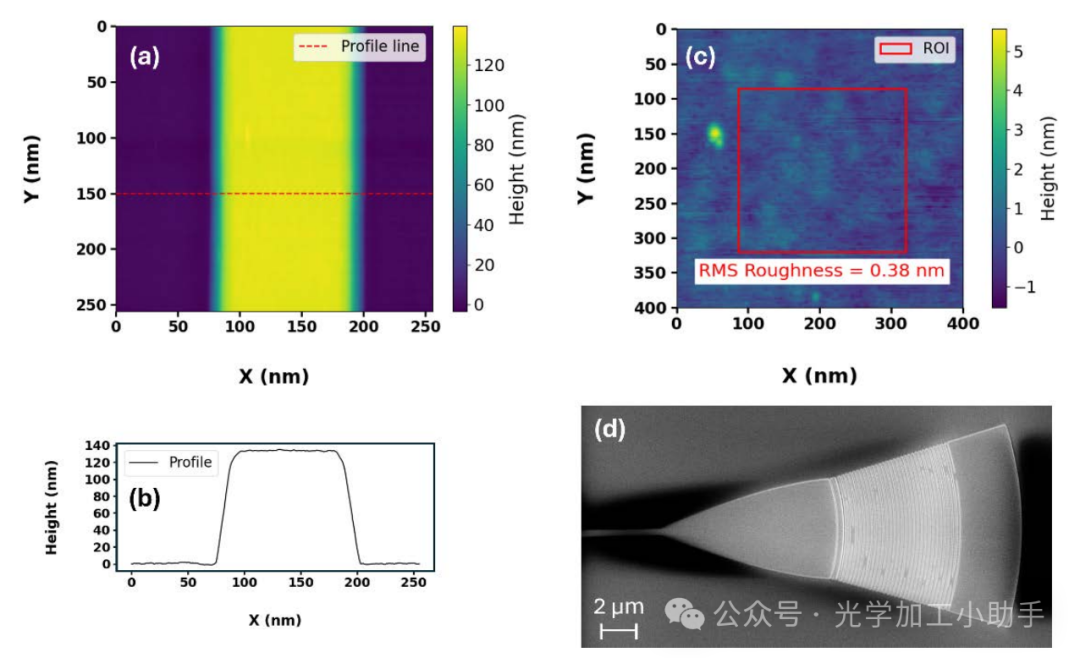

图3.
(a) 制造的波导(WG)的AFM扫描及(b)对应的高度剖面。
(c) 在235 × 235 nm²波导区域的表面粗糙度分析,显示在突出显示的感兴趣区域(ROI)内的RMS粗糙度为0.38纳米。
(d) 用于405纳米波长入射和出射耦合的光栅耦合器(GC)的SEM图像。

无包覆波导(WG)的传播损耗和耦合损耗是通过无损切割法提取的,该方法使用长度从0.2厘米到1厘米不等的波导(见图4(a))。在此方法中,激光光束通过相同的光栅耦合器(GC)耦合到不同长度的波导中,并记录相应的传输数据。将传输数据与波导长度的线性拟合可得出传播损耗(以dB/cm为单位),而y轴截距表示总耦合损耗(以dB为单位)。另外,通过一个0.4厘米长的波导,使用六个不同的输入功率(范围从1.5毫瓦到4毫瓦)进行了额外测量,并显示出传输中的线性趋势,线性拟合的R²值为99.7%,确认了不存在非线性效应,如自荧光。

图4.
(a) 通过切割法在405纳米波长下测定的波长405纳米下的两块芯片的耦合和传播损耗。
(b) 与当前文献中报道的适用于弯曲半径小于200微米的准TE₀模式的无包覆Al₂O₃波导(WG)[1,11]、包覆Al₂O₃波导[11,13,16]、包覆Si₃N₄波导[18]和包覆薄膜铌酸锂(TFLN)多模波导[19]的传播损耗的比较。填充标记表示有包覆的波导,而未填充标记表示无包覆的波导。

我们使用了一个切割的、保持偏振的单模光纤(核心直径:3微米,数值孔径(NA):0.12)将405纳米激光源(Thorlabs S1FC405)的光耦合到波导中,同时一个切割的多模光纤(核心直径:400微米,NA:0.5)捕获耦合出的光。多模光纤的大核心提高了光栅耦合器处的对准容忍度,从而促进了不同波导之间高效且可重复的测量。耦合是在相对于表面法线的入射角12°(芯片1)和11°(芯片2)下进行的。提取的传播损耗为芯片1:0.68 ± 0.08 dB/cm,芯片2:0.68 ± 0.03 dB/cm。基于这一传播损耗和使用制造的几何形状进行的弯曲波导数值仿真,我们的波导支持低损耗操作,弯曲半径可小至约200微米。在此半径下,弯曲区域的附加损耗为0.09 dB/cm,且与直线部分的模式重叠度保持在99.8%以上,导致每90°弯曲的总估算损耗为0.048 dB。包括入射和出射耦合损耗在内的总耦合损耗为:芯片1为27.11 ± 0.05 dB,芯片2为26.42 ± 0.02 dB。与模拟耦合损耗(每个耦合器8.7 dB)相比,这些高值的耦合损耗部分归因于光栅耦合器中的结构缺陷,如图3(d)所示。提取的传播损耗和耦合损耗的不确定性来源于线性拟合的标准偏差。拟合与测量传输数据的匹配程度越好,统计误差越小。因此,芯片2观察到的较小误差反映了从切割法测量中提取数据的更高置信度。此外,光纤与光栅耦合器之间的对准差异,特别是在不同波导测量中的距离变化,可能会引入不准确性。

与当前的最新技术进行比较,如图4(b)所示。近年来,尽管在减少低于450纳米波长的Al₂O₃波导传播损耗方面取得了显著进展,但基于Si₃N₄的平台在该光谱区域内存在根本性限制,因为材料在蓝光区域开始强烈吸收。我们的研究相较于之前报道的最佳包覆单模Al₂O₃波导取得了显著进展,后者在405纳米波长下的准TE₀模式传播损耗为1.55 dB/cm,准TM₀模式为1.13 dB/cm【16】。这些波导是通过溅射法制造的。与这些波导相比,我们的无包覆波导由于表面粗糙度导致的散射较强,因此有一定的损失。对于无包覆单模TE模式波导,最接近的比较点是在450纳米波长下的1.7 dB/cm【11】和370纳米波长下的3.0 dB/cm【1】。对于宽多模平面波导,报告的传播损耗分别为405纳米下0.5 dB/cm【14】和377纳米下0.4 dB/cm【16】。这些配置最小化了来自侧壁散射的损失,并确定了这些材料可实现的损耗下限,但不能用于制造集成电路。

4.结论
我们展示了蒸发的Al₂O₃单模波导和光栅耦合器(GC),它们是在热生长的3微米SiO₂层上,使用Cr硬掩模在硅晶片上制造的。这些波导表现出约0.4纳米的RMS表面粗糙度。结合蒸发Al₂O₃的优异光学特性,我们在405纳米波长下实现了0.68 ± 0.03 dB/cm的传播损耗。405纳米下的低传播损耗突出了Al₂O₃在蓝光和紫外光子学中应用的潜力,包括陷阱离子量子计算以及生化成像和传感。
