作者:C. E. OSORNIO-MARTINEZ1, D. B. BONNEVILLE1, Q. SEGONDAT2, I.HEGEMAN3, M. DIJKSTRA1, M. ROMANELLI2, R. DEKKER3 AND
S. M. GARCÍA-BLANCO11
单位:Integrated Optical Systems, MESA+ Institute for Nanotechnology, University of Twente, 7500 AE Enschede, The Netherlands.
2 University of Rennes, CNRS, Institut FOTON, UMR 6082, F-35000 Rennes, France.
3LioniX International BV, 7521 AN Enschede, The Netherlands
摘要:我们展示了将多晶Al2O3:Er3+波导放大器单片集成到无源Si3N4 TriPleX平台上,从而实现了光子集成电路的高性能片上放大。多晶Al2O3:Er3+采用反应磁控共溅射技术沉积,确保了其与大规模制造的兼容性。基于定向耦合器的片上波分复用器实现了泵浦光和信号光功率的片上合束和分束。该波导放大器长30 cm,浓度为1.6 × 1020 ions/cm3,在1480 nm处进行双向泵浦。集成放大器的小信号净增益超过16 dB,噪声系数约为3 dB,增益带宽为80 nm。这些结果标志着我们朝着与硅光子平台兼容的下一代有源-无源光子集成电路的全集成稀土离子掺杂放大器迈出了重要一步。1. 引言
光子集成电路 (PIC) 已成为下一代光学技术的关键推动者,为相干光通信 [1]、激光雷达系统 [2]、生物传感 [3] 和量子光子学 [4] 等各种应用提供了紧凑、可扩展且节能的解决方案。为了充分发挥 PIC 的潜力,无源和有源构建模块的集成至关重要 [5]。波导、分束器和多路复用器等无源元件可实现低损耗的光路由和操控,而光放大器和激光器等有源元件则提供增益和发射功能。将有源和无源元件集成在单个芯片内,可以增强功能和性能,降低制造复杂性,并提高整体系统效率 [6]。氮化硅 (Si3N4) 凭借其低传播损耗和宽透明窗口,已成为设计无源光子元件的领先平台 [7]。 Si3N4 无源器件已被应用于激光器 [8]、频率梳 [9]、微波光子学 [10] 和受激布里渊散射 [11] 等应用。此外,Si3N4 采用成熟的 CMOS 兼容工艺制造,可实现可扩展且经济高效的制造。然而,Si3N4 缺乏固有的光增益,因此需要集成有源材料来实现放大和激光发射等功能。半导体光放大器 (SOA) 因其电泵浦能力强、体积小巧以及可与硅光子学进行异质集成的可能性 [12],已被广泛用作有源光子器件。然而,SOA 也存在一些缺点,包括功耗高、对温度波动高度敏感,从而导致较高的相位噪声,并且需要主动热稳定措施才能保证器件的连续工作。这些限制使得 SOA 不太适合需要稳定、低噪声和节能放大的应用。
另一种方法是将稀土离子掺杂材料用于有源光子元件。稀土离子掺杂增益介质具有诸多优势,包括较长的激发态寿命[13]、低噪声系数[14]以及对温度变化的低敏感性[15],使其特别适合于稳定且节能的光放大和激光发射。许多光子平台已被研究用作稀土离子的载体,包括氮化硅[16]、二氧化硅[17]、薄膜铌酸锂 (TFLN) [18]、二氧化钛[19]、氧化碲[20]、五氧化二钽[21]和氧化铝[22–24]。氧化铝 (Al2O3) 因其优异的光学特性和与可扩展制造工艺的兼容性,已成为稀土离子掺杂集成光子学的主要候选材料。 Al2O3 具有较高的稀土离子溶解度 [25]、较低的背景损耗 [26] 和较高的功率处理能力 [27]。早期 Al2O3:Er3+ 放大器的演示依赖于非晶态 Al2O3 薄膜,其制备技术包括反应磁控溅射 [23,24,28] 和原子层沉积 (ALD) [29,30]。稀土离子掺杂非晶态 Al2O3 的单片集成已通过单层集成 [31] 和双层集成 [28,32] 进行了演示。虽然先前的 Al2O3:Er3+ 与 Si3N4 集成演示实现了较高的内部净增益 [28],但较高的耦合损耗限制了外部净增益。近年来,无源多晶Al2O3表现出较低的传播损耗[33],而当掺铒时,则表现出较高的内部净增益[24]和外部光纤间增益[34]。
在本研究中,我们成功地演示了将多晶Al2O3:Er3+单片集成到无源Si3N4 TriPleX平台上,采用了与其他无源光子平台兼容的双层集成方案。该集成放大器集成了片上波分复用器(WDM),在小信号范围内实现了超过16 dB的内部净增益(即从Si3N4输入到Si3N4输出)。它在1560 nm信号波长下可提供约23.5 mW的片上输出信号功率和3.1 dB的内部噪声系数。这些结果是使用一个30厘米长的螺旋放大器获得的,其铒浓度为1.6×10^20个离子/cm^3,在1480nm波长下进行双向泵浦。此外,该器件从光纤到芯片的耦合损耗低于每面2dB,从而实现了外部光纤到光纤增益。多晶Al^2O^3:Er^3+与无源Si^3N^4元件的成功集成,标志着朝着完全单片有源-无源集成迈出了重要一步,为硅光子PIC中的光放大提供了一个可扩展的高性能平台。
#离子注入铒代工
#6寸DUV步进式光刻代工,最小线宽180nm,超高性价比,可以只曝光
#快速氮化硅硅光铌酸锂流片 #高性价比 #低成本
#提供8寸 8umSiO2热氧片
室温低损伤@GCIB抛光代工@束斑小(4-5mm)更均匀
#降低硬质材料化合物晶圆等绝大多数材料的表面粗糙度,比如金刚石 ,磷化铟,砷化镓,碳化硅
#提高复合衬底和镀膜膜层的器件层膜厚均匀性,
比如SOI LNOI LTOI SICOI 等 SMARTCUT得到的薄膜
或者镀膜所得到的膜层 ,比如镀了一层氮化硅,但是由于是cvd镀膜所得到的,表面的膜厚精度很差,粗糙度很差,可以通过粗糙度初步降低粗糙度,然后通过GCIB团簇离子束抛光来修整整面的膜厚均匀性 到0.5%以下举例:
未经过Trimming 工艺的 6寸LN/LTOI晶圆 数据:
Range:100-200A
经过Trimming 工艺的 6寸LN/LTOI晶圆 数据:
Range:60A以内
ALOOI晶圆;--氧化铝薄膜晶圆,键合工艺和镀膜工艺
TAOOI晶圆--氧化钽薄膜晶圆,镀膜工艺
SINOI晶圆;--超低损耗氮化硅薄膜晶圆,
SICOI晶圆;新型量子光学平台
6寸LTOI晶圆批量供应;铌酸锂的有力的竞争对手,薄膜钽酸锂晶圆
8寸LNOI晶圆;8寸LNOI助力更大规模薄膜铌酸锂产品量产
LN/LT-SOI/Si/SIN W2W&D2W异质集成
流片: 6寸 氮化硅 铌酸锂 硅光 超高性价比流片, 1个BLOCK的价格买一整片晶圆
划重点--全国产-超高性价比-6 寸硅光-氮化硅-铌酸锂流片白皮书
我们为客户提供晶圆(硅晶圆,玻璃晶圆,SOI晶圆,GaAs,蓝宝石,碳化硅(导电,非绝缘),Ga2O3,金刚石,GaN(外延片/衬底)),镀膜(PVD,cvd,Ald,PLD)和材料(Au Cu Ag Pt Al Cr Ti Ni Sio2 Tio2 Ti3O5,Ta2O5,ZrO2,TiN,ALN,ZnO,HfO2。。更多材料),键合(石英石英键合,蓝宝石蓝宝石键合)光刻,高精度掩模版,外延,掺杂,电子束光刻等产品及加工服务(请找小编领取我们晶圆标品库存列表,为您的科学实验加速。
请联系小编免费获取原文
2. 设计
Si3N4 和 Al2O3:Er3+ 波导设计用于支持泵浦光 (1480 nm) 和信号波长 (1520 至 1640 nm) 下横向电 (TE) 偏振的单模工作。Si3N4 设计采用 TriPleX 非对称双条纹 (ADS) 配置 [7]。对于芯片输入和输出端的边缘耦合器,考虑到所用光纤 (PM15-U25D,康宁公司) 在 1550 nm 处的模场直径 (MFD) 为 10.5 ± 0.5 µm,选择 300 nm 的 Si3N4 尖端宽度,以最大限度地降低光纤到芯片的耦合损耗。Si3N4 尖端宽度在 800 µm 的长度上呈线性递减,以达到 1.2 µm 的波导宽度。对于Al2O3:Er3+波导,厚度选择为750 nm,宽度选择为1.75 µm,以实现对泵浦波长(~80%)和信号波长(~78%)的高限制因子。
我们设计了一个基于定向耦合器的波分复用器 (WDM),并采用了Si3N4波导。基于模拟,我们选择了330 µm的耦合长度和0.9 µm的间隙,以最大限度地提高泵浦波长和信号波长的传输率。为了将泵浦光和信号光的组合发射到Al2O3:Er3+波导放大器中,我们设计了一个垂直绝热耦合器。图1(a) 为Si3N4和Al2O3:Er3+双层集成的三维示意图。Si3N4和Al2O3:Er3+波导由一层薄SiO2隔离层隔开。

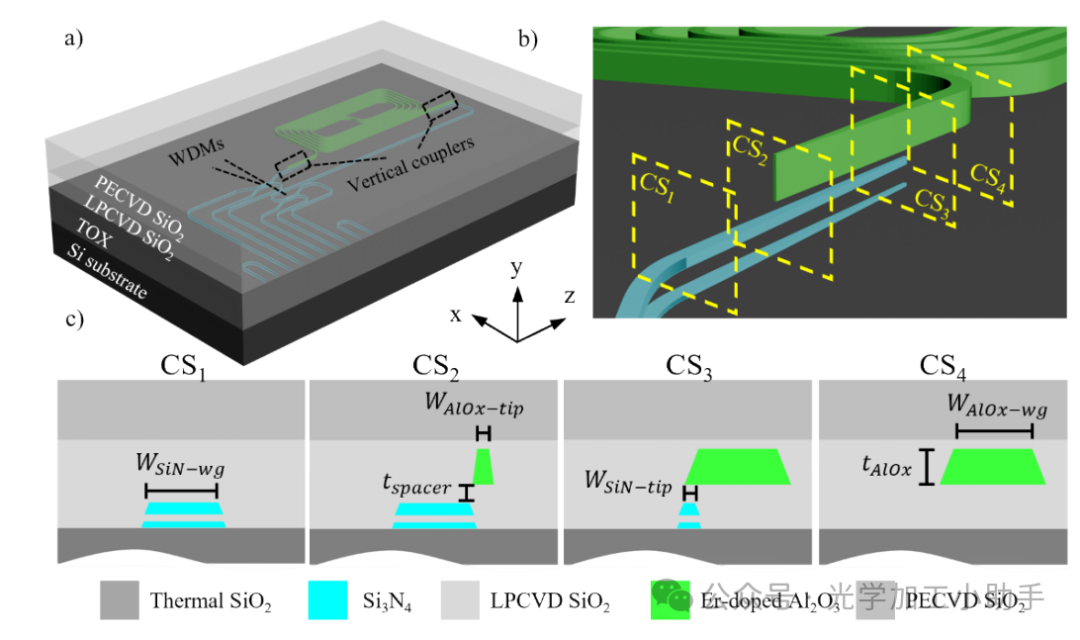

图 1. a) 包含有源和无源构建模块的光子集成电路的三维示意图。b) 垂直耦合器示意图。c) 垂直耦合器相关部分的横截面图。
