纳米压印

基本原理:

纳米压印技术(Nanoimprint Lithography,NIL)是一种高分辨率、低成本的微纳制造技术,用于在材料表面制造纳米级图案和结构。以下是其基本原理、分类、优点和应用领域的详细介绍。

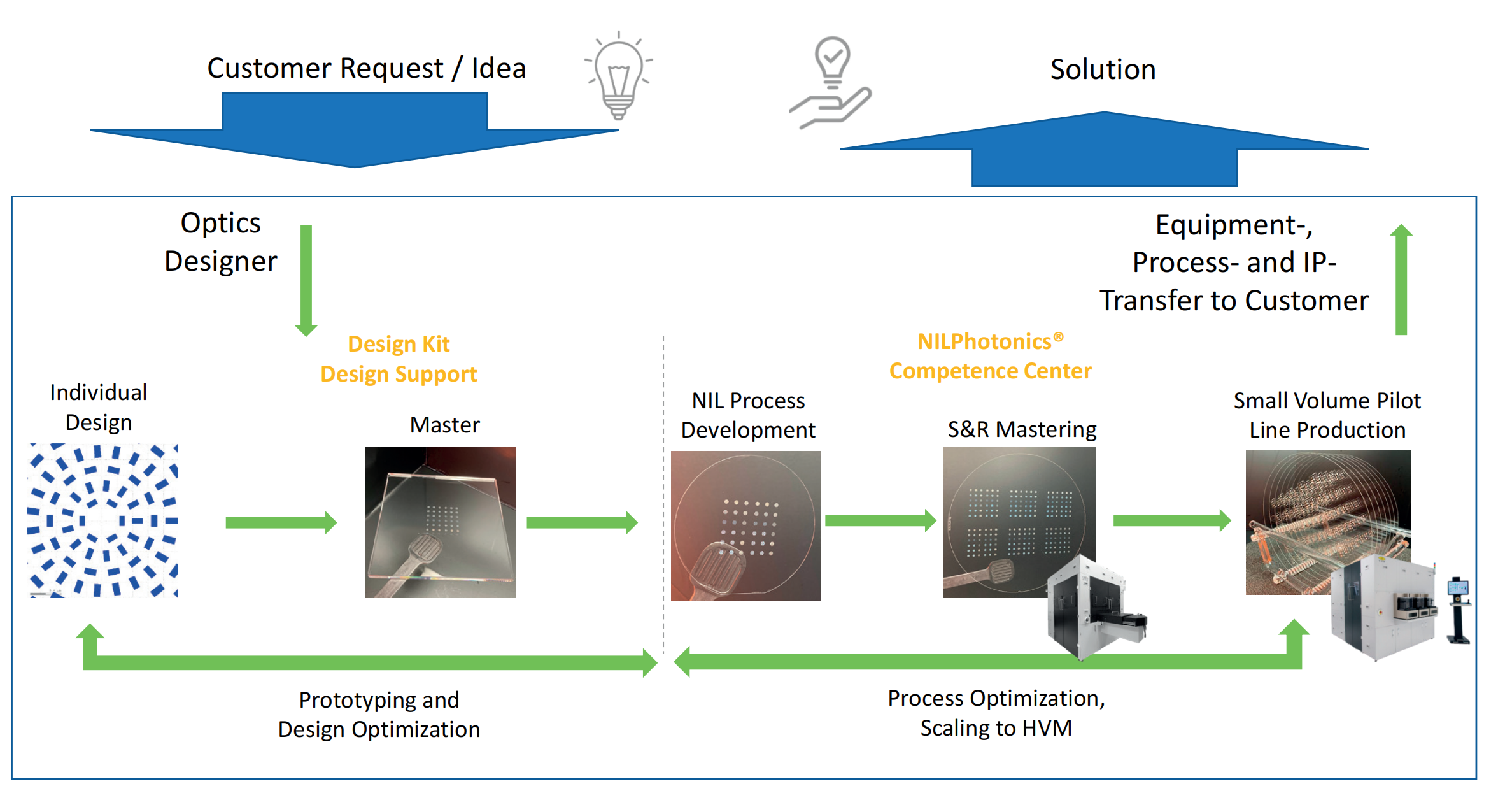

微信图片_20240611200802

加工能力:

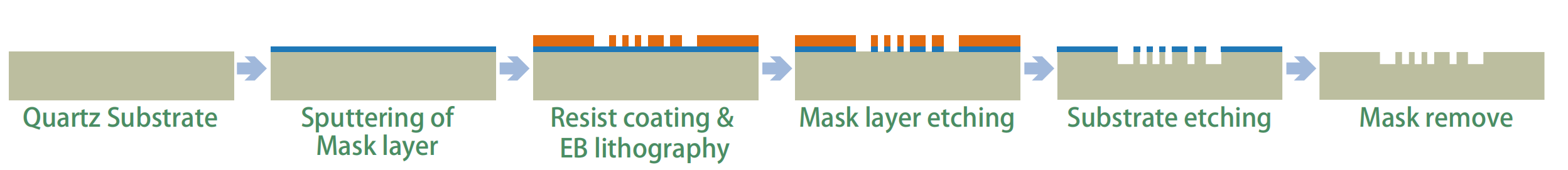

#电子束光刻超精度母版制造

微信图片_20240611200538

#紫外纳米压印光刻,最大12寸



    可压印:倾斜光栅,直光栅,超结构,微透镜阵列

    后处理工艺:增透膜,滤光膜,原子层沉积镀膜/蒸发镀膜/磁控溅射镀膜:Al2O3氧化铝,HfO2氧化铪,TiO2氧化钛,Ta2O5五氧化二钽,SiO2二氧化硅

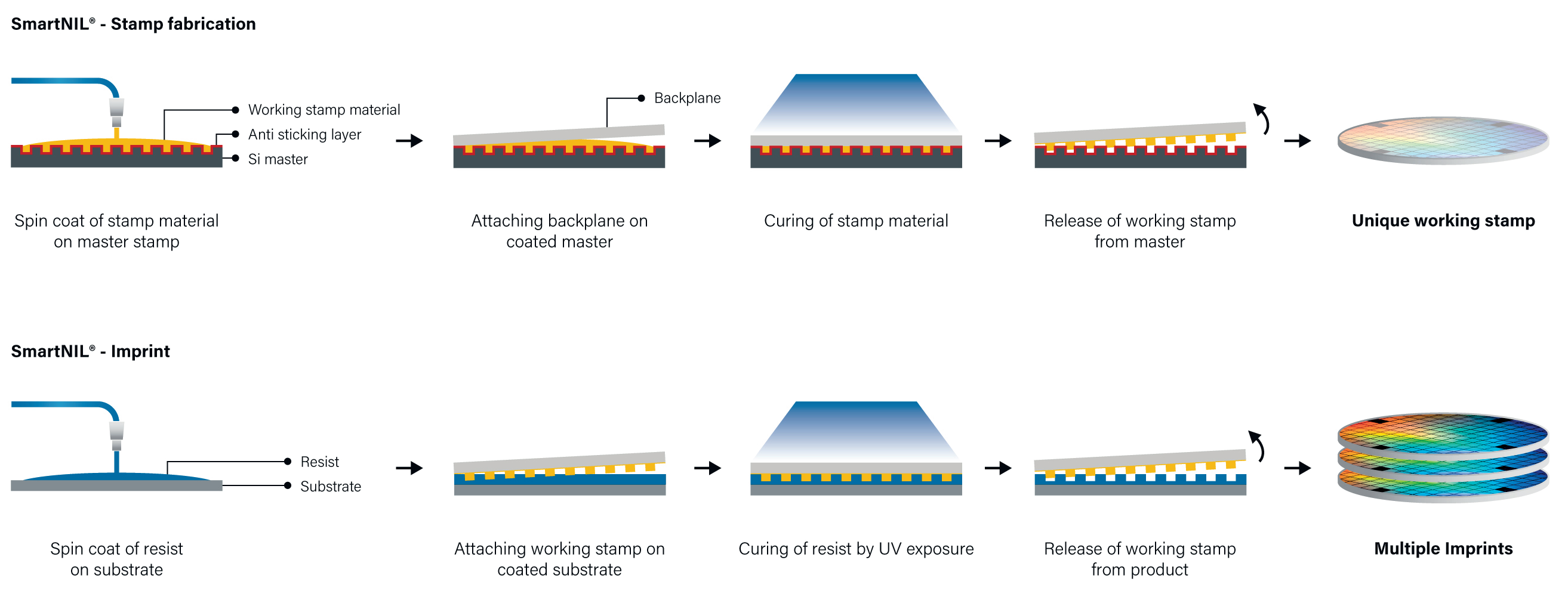

工艺流程:

1. 模具制作:用高分辨率技术(如电子束光刻)在模具材料(如硅或聚合物)上创建纳米级图案。

2. 涂覆抗蚀剂:在待加工的基材上涂覆一层抗蚀剂(通常是光刻胶)。

3. 对准与压印:将带有图案的模具与基材对准,并施加压力,使模具上的图案压印到抗蚀剂上。

4. 固化:通过紫外光(UV-NIL)或热处理(热NIL)使抗蚀剂固化,图案被固定在基材上。

5. 脱模:移除模具,留下已压印的图案。

6. 刻蚀:如果需要,可以进行后续刻蚀步骤,将图案转移到基材的更深层。


技术分类:

纳米压印技术主要分为以下几类:


1. 热纳米压印(Thermal Nanoimprint Lithography, T-NIL):

   - 利用热塑性聚合物作为抗蚀剂,通过加热使其软化,再施加压力进行压印,然后冷却固化。

2. 紫外纳米压印(UV Nanoimprint Lithography, UV-NIL):

   - 使用紫外光敏抗蚀剂,在常温下施加压力并通过紫外光固化抗蚀剂。

3. 滚压纳米压印(Roll-to-Roll Nanoimprint Lithography, R2R-NIL):

   - 使用滚筒代替平板模具,适用于大面积和连续生产。

4. 软纳米压印(Soft Nanoimprint Lithography, Soft NIL):

   - 使用柔性模具进行压印,适用于非平面基材。


优点:


1. 高分辨率:能够制造出小至10纳米甚至更小的图案。

2. 低成本:相较于电子束光刻等高成本技术,纳米压印设备和工艺成本较低。

3. 高效率:适合大面积图案的快速复制和大规模生产。

4. 工艺简便:工艺步骤相对简单,不需要复杂的光学系统。


应用领域:


1. 半导体制造:

   - 制造集成电路和纳米器件,提升器件的集成度和性能。

2. 光学元件:

   - 制作纳米光栅、微透镜阵列、反射镜等光学器件,应用于光通信和光学成像。

3. 生物医学:

   - 制造用于生物分子检测的微流控芯片、生物传感器和细胞培养基底。

4. 存储器件:

   - 用于高密度数据存储器件的制造,如纳米磁盘和纳米孔阵列。

5. 柔性电子:

   - 制造柔性显示器、电子纸和可穿戴设备中的柔性电子元件。

6. 新能源:

   - 制作高效太阳能电池中的纳米结构,提高光吸收和转换效率。

纳米压印技术以其高分辨率、低成本和多功能的优势,在现代微纳制造中占据重要地位,广泛应用于多个高科技领域。
