关键词：垂直沟槽MOSFET、GaN、工程衬底

摘要

具有与GaN热匹配的多晶AlN核心的工程衬底有望在大尺寸衬底（≥ 200 mm）上实现高良率GaN晶圆与厚缓冲层的协同应用。我们展示了在200 mm衬底上生长的5.4 µm厚无裂纹高质量GaN外延层，该外延层晶圆翘曲度控制良好，PN结电压达到440 V。半垂直沟槽栅极MOSFET器件架构已用于证明器件在导通状态下具有优异的性能，导通电流达到1.2 kA/cm²，导通电阻低至5.7 mΩ∙cm²。新一代外延叠层已开发完成，其n型漂移层净掺杂浓度接近1.5×1016 cm-3，且具有优异且均匀的晶体质量，GaN <102> 峰值低至400角秒。

划重点

#用于氮化镓外延的

68寸 SI-薄膜4hSIC衬底

Si-薄膜单晶GaN衬底

我们常见的键合技术 有硅玻璃键合 金金键合，金锡键合，金硅键合，临时键合等等 。但是当我们遇到一些需要低温键合，或者一些特殊材料时，或者应用场景时，上述键合方式很难满足一些特殊场景的应用，

因此科学家提出了表面活化键合技术，这种技术 使键合技术所覆盖的材料范围更加广泛，比如

GaAs-SiC，InP-Diamond， LN-SiC，Si-Si，GaN-Dlamond,Sl-Diamond,蓝宝石-蓝宝石，金刚石-sic, sic-inp,sic-LN, ic-ga2o3,glass--glass，Si-SiC，Si-GaAs、GaAs- SiC、Si–SiC、SiC–SiC、Ge–Ge  、Al 2 O 3 -Al 2 O 3 ，GaP-InP， GaN-Si、LiNbO 3 -Al 2 O 3 、LiTaO 3 -Si and more(晶体，陶瓷，等等)

扩展的多材料的体系，将键合技术扩大了应用范围

*MEMS传感器             *光子集成电路                   *半导体激光器

*功率器件                        *3D封装                        *异质集成

我们为客户提供晶圆（硅晶圆，玻璃晶圆，SOI晶圆，GaAs，蓝宝石，碳化硅（导电，非绝缘），Ga2O3,金刚石，GaN（外延片/衬底）），镀膜方式（PVD,cvd,Ald，PLD）和材料（Au Cu Ag Pt Al Cr Ti Ni Sio2 Tio2 Ti3O5，Ta2O5,ZrO2,TiN，ALN,ZnO,HfO2。。更多材料），键合（石英石英键合，蓝宝石蓝宝石键合）光刻，高精度掩模版，外延，掺杂,电子束直写等产品及加工服务(请找小编领取我们晶圆标品库存列表，为您的科学实验加速。

激光器芯片/探测器芯片/PIC芯片封装耦合服务"

请联系小编免费获取原文，也欢迎交流半导体行业，工艺，技术，市场发展

引言

工程衬底有望在具有厚GaN层的大面积衬底上将电压范围扩展到650 V以上，同时避免器件制造过程中的晶圆破损。Qromis衬底技术公司（QST®）是这方面的先驱，并提供符合SEMI标准厚度的200毫米工程衬底。 QST® 衬底由多晶陶瓷芯（poly-AlN）构成，其上覆盖有多层封装层，封装层之上是 SiO2 键合层和单晶 Si 层，后者作为 MOCVD 生长的成核层 [1]。据报道，已在直径达 150 毫米的 Si 衬底上制造了用于高压应用的垂直 GaN 器件 [2]。由于 GaN 和 Si 之间的热膨胀系数和晶格常数不匹配，进一步扩大 Si 衬底尺寸和 GaN 堆叠厚度极具挑战性。使用这些经过精心设计的衬底，可以实现大直径垂直 GaN 器件的制造，其可扩展性有望达到 300 毫米。文献中已展示了在GaN衬底上采用垂直晶体管和二极管工艺制备高质量GaN层[3-5]，但目前仅有小面积衬底可用，衬底成本非常高[6]。

与Si相比，具有多晶AlN核心的工程衬底是生长大面积高质量外延GaN层的更佳选择，因为它的热膨胀系数与GaN匹配。在工程衬底上，横向pGaN栅极HEMT器件已演示高达650 V的电压[7,8]。由于需要增加栅极到漏极的间距，该电压的提高将进一步增加横向HEMT器件的占位面积，这也会影响器件的导通性能。在垂直晶体管中，由于电场垂直分布在GaN外延叠层上，器件的占位面积与目标电压无关，这使得该技术非常适合高压应用。

在本研究中，我们展示了在200毫米工程衬底上进行高质量GaN外延生长，用于垂直器件制造。

第一部分描述了GaN外延生长，并展示了PN结的电压阻断能力。

随后，我们报告了沟槽栅极MOSFET器件的制备过程及其导通性能。

GaN外延

图 1. （a）横截面 SEM 图像和（b）200 毫米工程衬底（含 5.4 µm 厚 GaN）的晶圆翘曲

使用德国AIXTRON的AIX G5+ C行星式反应器®，采用MOCVD技术生长了厚度为5.4 µm的无裂纹GaN层（图1(a)）。5×200毫米小型批量反应器采用卡式结构，可在保持极低颗粒数量的同时实现高生产率，从而实现最佳良率。

该叠层由200 nm厚的AlN成核层、应变补偿缓冲层、用于减少缺陷的1 μm厚的流体GaN层、750 nm厚的n+-GaN底部接触层、3 μm厚的n-GaN漂移层、400 nm厚的Mg掺杂p-GaN层以及200 nm厚的n+-GaN顶部接触层组成。由于采用了CTE匹配的衬底和外延叠层，可以实现|50| μm以下的弓形调整，且与漂移层厚度无关。图1(b)示例了图1(a)所示叠层的结构。晶圆弓形的良好控制使得器件能够在200 mm工艺线上进行加工，并与CMOS技术兼容。

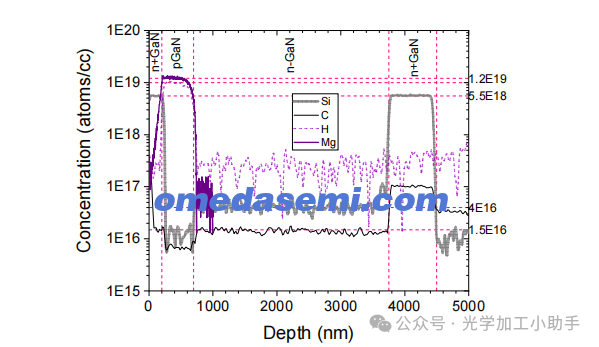

图 2. 生长 GaN 堆栈中掺杂 GaN 层的 SIMS 分析。

图 2 所示的堆叠 SIMS 分析提供了各层化学浓度的详细信息。n+-GaN 层的掺杂浓度为 5.5 ×1018 Si/cm3。pGaN 层的掺杂浓度为 1.2×1019 Mg/cm3，净 p 掺杂浓度为 2×1018 cm-3。漂移层的 Si 掺杂浓度为 4×1016 cm-3，C 背景浓度为 1.5 ×1016 cm-3。

从霍尔测量结果可知，n型活性浓度约为 2.15×1016 cm-3，漂移层迁移率约为 473 cm²/ (V.s)（表 I）。为了进行霍尔测量，我们生长了一个测试结构，其层数与器件堆叠至 n- 漂移层完全相同，但 n+- GaN 埋层被一层液体氮化镓层取代，以便进行霍尔测量。

对于图 1 所示的外延叠层，其 n 型漂移层含有 4×1016 Si/cm3 的 Si 掺杂，且晶体质量良好，PN 结在反向偏压下达到 ~440 V，如图 3 所示。

图 4. (a) GaN <102> 和 GaN <002> 峰的 XRD FWHM，(b) 第 1 代和第 2 代 GaN 层堆栈的位错估计数量。

我们对GaN外延进行了进一步的研究，证明了其晶体质量和均匀性得到了显著改善，如图4(a)中的XRD FWHM值所示。图4(a)比较了两代GaN外延层，均采用3 µm厚的漂移层，其中第二代叠层GaN <102>峰的FWHM值低至400角秒。叠层中刃型位错的数量与在GaN<102>峰中观察到的晶体质量直接相关[9]。比较第一代和第二代外延叠层时，我们能够将晶圆中心的刃型位错缩小30%，晶圆中部和边缘区域的刃型位错缩小60%，最终估计为4-5x108 cm-2，如图4(b)所示。通过调整叠层底部含Al的应变补偿层，第二代外延的晶体质量得以提升。此外，n漂移层中Si的掺杂浓度降低至2×1016 cm-3，同时碳背景掺杂浓度也得到有效抑制，低于1×1016 cm-3。这些改进有望在未来的工作中进一步提升PN二极管的电压阻断能力。

器件制造

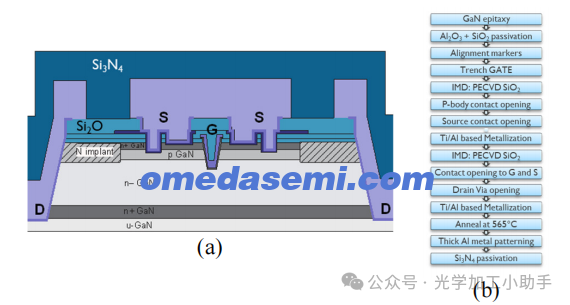

图 5. (a) 沟槽栅极 MOSFET 器件的示意图和 (b) 工艺顺序。

我们制造了一个半垂直沟槽栅极MOSFET器件作为测试载体，以展示器件导通状态下的性能。电子从源极流向p-GaN中的反型沟道，穿过n-漂移层，然后通过位于晶圆正面的n+-GaN层（漏极触点）收集。图5(a)给出了示意图。

图 6. 沟槽栅极 MOSFET 器件有源区横截面 SEM 图像，描绘了栅极和源极区域。

首先沉积一层薄薄的Al2O3和SiO2层作为表面钝化层。n+-GaN和p-GaN顶层通过N注入与漏极隔离。接下来，对沟槽栅极进行处理。干法刻蚀和湿法刻蚀步骤经过优化，获得了光滑的栅极沟槽侧壁[10]，如图7(a)所示。然后，进一步处理栅极结构，采用2.5 nm Al2O3和50 nm SiO2双层电介质，并在其顶部形成基于TiN/Ti/Al的栅极金属叠层。与源极n+-GaN、p体层和漏极n+-GaN层的接触点均采用含Ti/Al的薄金属叠层制成。漏极金属化和图形化处理完成后，采用565°C退火工艺形成欧姆接触，如图5所示。金属化层采用4 µm厚的Al金属叠层，覆盖在源极和漏极指状物上方以及焊盘区域。通过让厚功率金属覆盖栅极，设计中可以使用最小1.25 µm的LSG，这有利于器件的导通性能。最后，器件采用2 µm厚的Si3N4钝化层。图6为处理后器件有源区横截面的SEM图像，其中有两个源极指状物，中心为沟槽栅极结构。

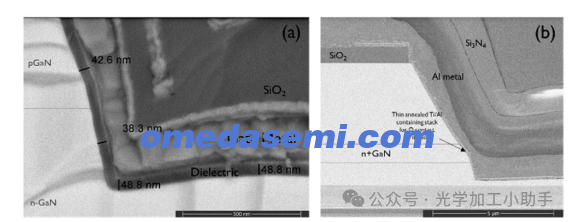

图 7. 横截面 SEM 图像，(a) 放大显示栅极沟槽角，具有光滑的 GaN 侧壁；(b) 漏极接触至掩埋的 n+-GaN 层，该层由晶圆正面制成。

埋置的 n+-GaN 层从正面连接，如图 7(b) 的横截面 SEM 图像所示。

导通性能

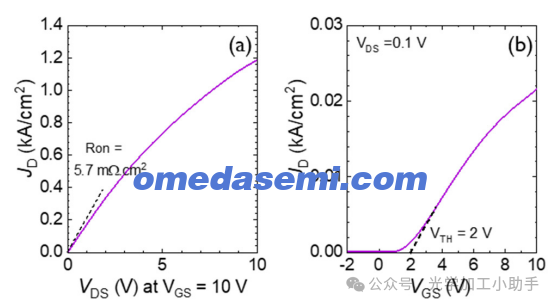

对总有效栅极宽度为60 mm、有效面积为 0.56 mm² 的多指器件进行了电气特性测试，其典型输出和传输特性如图 8 所示。这些晶体管具有 1.2 kA/cm² 的高驱动电流和 5.7 mΩ∙cm² 的低导通电阻（以有效面积为基准）。阈值电压为 2 V。

结论

我们在200毫米工程衬底上成功制备了5.4 µm厚、无裂纹的高质量MOCVD GaN外延层，晶圆翘曲度控制良好，二极管阻断能力达到440 V。我们开发了新一代外延叠层，n漂移层净掺杂浓度接近1.5×1016 cm-3，晶体质量优异且均匀，GaN <102>峰低至400角秒。我们采用半垂直沟槽栅极MOSFET器件架构，展示了优异的器件导通性能，导通电流达到1.2 kA/cm²，导通电阻低至5.7 mΩ∙cm。

作者：K. Geens1, H. Hahn2, H. Liang1, M. Borga1, D. Cingu1, S. You1, M. Marx2, R. Oligschlaeger2, D. Fahle2,

单位：M. Heuken2, V. Odnoblyudov3, O. Aktas3, C. Basceri3 and S. Decoutere1

1imec, Leuven 3001, Belgium, E-mail: Karen.Geens@imec.be, Phone: +3216287828

2AIXTRON SE, D-52134 Herzogenrath, Germany

3Qromis, inc., Santa Clara, CA, US
